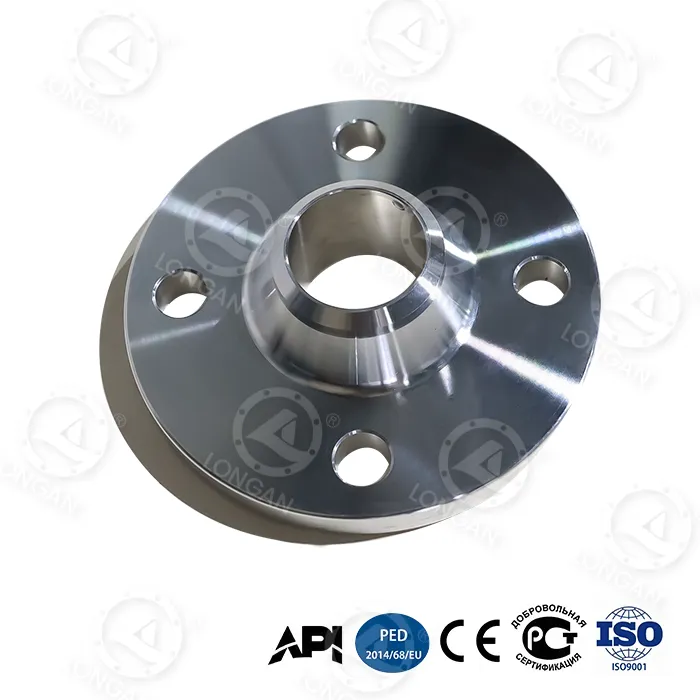

316 Фланець для стикового зварювання

Для хімічної обробки, морських платформ, опріснення, фармацевтичних та інших середовищ ми надаємо повний спектр фланців 316 WN, які відповідають стандартам ASME B16.5. Після суворого контролю якості ми гарантуємо тривалу роботу та безпеку в цих найскладніших умовах. Фланцеві горловини з нержавіючої сталі 316 для стикового зварювання є галузевим стандартним вибором. Можуть бути надані детальні дані про продуктивність, технічні характеристики та відповідні вказівки.

Чому варто вибрати фланці для стикового зварювання горловини 316?

1. Сильна корозійна стійкість:

Молібден є ключовим: 316 Neck Butt Welt Welding Flange значення PREN > 25, набагато вище, ніж у нержавіючої сталі 304, ефективно протистоїть точковій та щілинній корозії. Він також містить 2-3% молібдену (Mo), що значно підвищує його стійкість до морської води, хлоридів і різних кислотних розчинів.

Під час стандартного випробування ASTM G48 методом соляного туману (5% NaCl, 35°C) фланці з вуглецевої сталі за тих самих умов сильно іржавіли протягом 100 годин, тоді як 316 зразків фланців не показали видимих ​​ямок після 1000 годин.

2. Легко встановити та перевірити:

Фланці з нержавіючої сталі 316 для стикового зварювання забезпечують постійні, високоміцні з’єднання та легко перевіряються для радіографічного (RT) та ультразвукового (UT).

Сертифікати: PED 2014/68/EU (маркування CE), NACE MR0175/ISO 15156 (для кислих середовищ), NORSOK M-630 (нафта та газ)

Розміри: ASME B16.5, ASME B16.47 серії A/B

Матеріал: ASTM A182 F316/F316L

Номінальні значення тиску та температури: ASME B16.5

3. Чудова довговічність:

Стійкість до високих температур: зберігає хороші механічні властивості в широкому діапазоні температур від -425°F до 1500°F (від -254°C до 816°C).

Здатність витримувати високий тиск: розроблено, щоб витримувати номінальний тиск класу 150, 300, 600, 900, 1500, 2500 відповідно до ASME B16.5. Надається чітка таблиця показників тиску та температури.

4. Оптимізований потік рідини:

Фланець із стиковим зварюванням горловини 316 поступово відповідає товщині стінки труби, значно знижуючи коефіцієнт концентрації напруги, особливо підходить для циклічних навантажень і термічних циклів, конічна конструкція горловини забезпечує плавний перехід, зменшує турбулентність і падіння тиску, а довговічність на 30-50% вища, ніж у ковзного фланця.

Механічні властивості:

Межа текучості (прогин 0,2%, мінімум) 30 ksi (205 МПа) 25 ksi (170 МПа) ASTM A370

Міцність на розрив (мінімум) 75 ksi (515 МПа) 70 ksi (485 МПа) ASTM A370

Подовження (2 дюйми, мінімум) 30% 30% ASTM A370

Твердість (максимальна) 217 ​​HB / 95 HRB 217 HB / 95 HRB ASTM E18/E10

Доступний діапазон

Клас тиску: 150, 300, 400, 600, 900, 1500, 2500

Виробничий процес: ковані - міцніші та менш схильні до дефектів, ніж литі фланці.

Розмір фланця для стикового зварювання горловини 316 (NPS): від 1/2" (15 мм) до 24" (600 мм)

Ущільнювальна поверхня: RF (піднята поверхня - загальна висота 1/16" для NPS<24", 1/4" для NPS>=24"), RTJ (з'єднання кільцевого типу - R, RX, BX та інші типи канавок)

Обробка поверхні: відпал розчину + травлення, пасивація - стандартна конфігурація для забезпечення найкращої стійкості до корозії та видалення вільного заліза. Піскоструминна обробка або електролітичне полірування є необов’язковими.

Швидко надішліть запит, щоб знайти рішення для ущільнення трубопроводів
