Розуміння роліФланецьу галузі промислового застосування: вичерпний посібник

Як важлива частина системи трубопроводів, фланці відіграють важливу роль у з’єднанні труб, клапанів, насосів та іншого обладнання. Продукти використовуються в нафтогазових, хімічних або водоочисних установках і в цих місцях.

Що таке aФланець?

Фланці - це фланці або гребені, які використовуються для з'єднання труб, фітингів або механізмів. Фланці кріпляться болтами або зварюються, щоб утворити міцне з’єднання для легкого складання, розбирання та перевірки. Фланці бувають різних форм і розмірів, щоб витримувати різні тиски, температури та умови навколишнього середовища. Стандартизуючи з’єднання, фланці сприяють взаємодії між системами, тим самим зменшуючи час простою та витрати на обслуговування.

Основні параметри фланців

Розмір: відноситься до номінального розміру труби (NPS) або діаметра, який повинен відповідати підключеним компонентам.

Номінальний тиск: вказує на максимальний тиск, який може витримати фланець, зазвичай класифікується відповідно до таких стандартів, як ANSI/ASME (наприклад, клас 150, клас 300, клас 600).

Матеріали: Зазвичай використовувані матеріали включають вуглецеву сталь, нержавіючу сталь, леговану сталь і кольорові метали, такі як латунь або мідь, які вибираються за їх стійкістю до корозії та міцністю.

Типи поверхонь: до них належать плоскі поверхні (FF), рельєфні поверхні (RF) і кільцеві з’єднання (RTJ), які впливають на ефективність ущільнення.

Схема отворів для болтів: кількість і діаметр отворів для болтів, які є критичними для вирівнювання та затягування.

Стандарти: відповідність міжнародним стандартам, таким як ANSI, ASME, DIN або JIS, забезпечує сумісність і безпеку.

Детальна таблиця параметрів продукту

Параметр	опис	Загальні цінності
Номінальний розмір	Діаметр трубного з'єднання	Від 1/2" до 24" (або більше)
Клас тиску	Номінальний максимальний тиск	Клас 150, 300, 600, 900, 1500, 2500
Клас матеріалу	Тип використовуваного матеріалу	A105 (вуглецева сталь), SS304 (нержавіюча сталь), сплав 20
Тип обличчя	Дизайн поверхні для ущільнення прокладки	Рельєфна грань (RF), плоска грань (FF), з’єднання кільцевого типу (RTJ)
Діаметр кола болта	Діаметр кола отвору під болт	Залежить від розміру та класу (наприклад, 3,5" для 2" класу 150)
Стандарти	Керівні специфікації	ANSI/ASME B16.5, DIN 2527, JIS B2220

Типи фланців

Фланці класифікуються на основі їх конструкції та застосування. Ось найпоширеніші види:

Фланець привареної шиї:Має довгу конічну втулку для додатків із високим навантаженням, ідеально підходить для систем високого тиску.
Насувний фланець:Легко встановлюється шляхом ковзання по трубі та зварювання, підходить для середовищ низького тиску.
Глухий фланець:Використовується для герметизації кінця системи трубопроводів, що дозволяє в майбутньому розширити або перевірити.
Фланець з розеткою:Забезпечує плавний потік і високу міцність, зазвичай використовується в малорозмірних трубопроводах.
Різьбовий фланець:Прикручується до труб без зварювання, ідеально підходить для безпечних систем або систем низького тиску.
Нахильний фланець:Поєднується з заглушкою для легкого вирівнювання, ідеально підходить для систем, які потребують частого розбирання.

View as

weing китайський клапан

Переглянути більше >> Надіслати запит >>

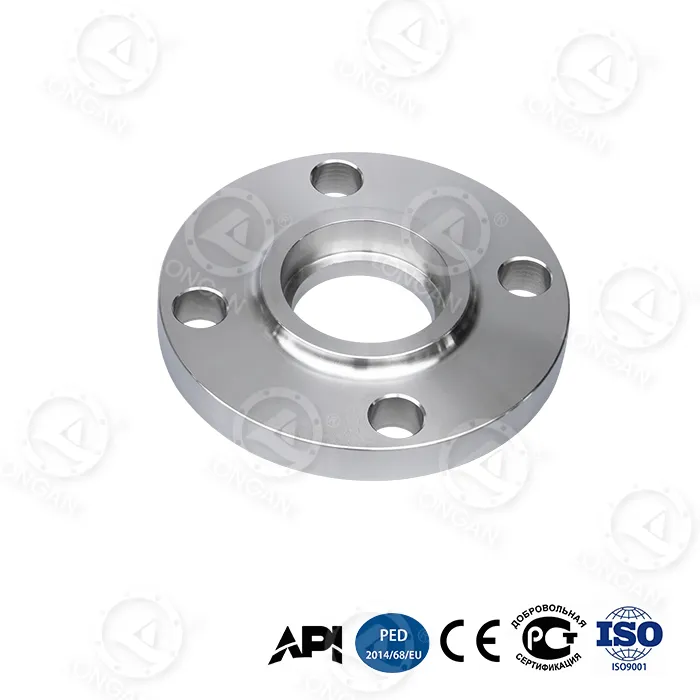

Фланець розетки

Відомий як один із найбільш конкурентоспроможних виробників і постачальників гніздових фланців, гніздо-фланець пройшов сертифікацію напівпровідників SEMI F72 і забезпечує герметизацію на атомарному рівні для трубопроводів надвисокої чистоти на фабриках з 3-нм пластин і гелієвих систем охолодження для реакторів ядерного синтезу. Завдяки точному притиранню гнізда електронним променем з допуском лише ±0,8 мкм і холодному зварюванню з переходом металу напруга в трубопроводі зменшується на 92%, а виявлення витоку гелієвим мас-спектрометром становить ≤10⁻¹¹ мбар·л/с, що може досягати стандарту космічної капсули.

Переглянути більше >> Надіслати запит >>

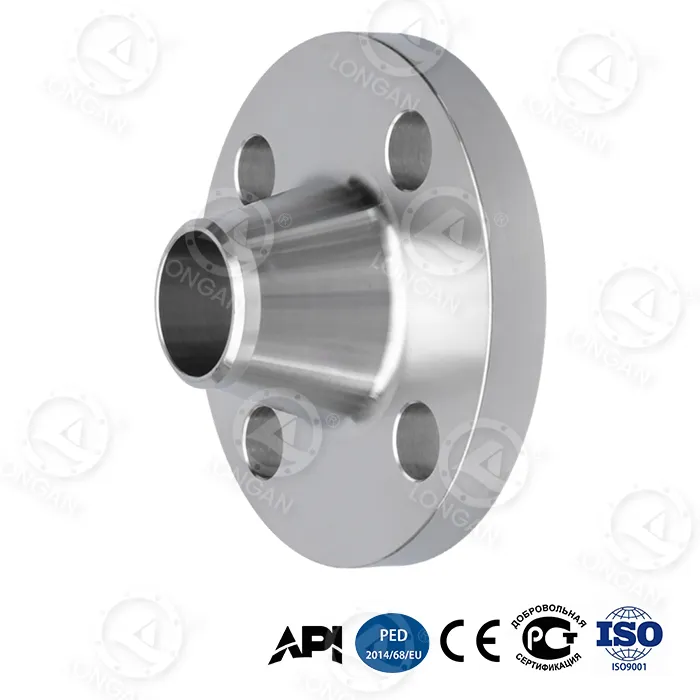

Кований зварений фланець горловини

Як професійний виробник і постачальник у Китаї, ударна в’язкість зварного шва кованого фланця зі звареною шийкою при 248 Дж@-196 ℃ збільшується на 300%. Завдяки багатоспрямованому штампуванню + процесу плазмового вакуумного переплавлення інтегровано чіп прогнозування напруги штучного інтелекту, який попереджає про втомне пошкодження за 6 місяців. Він пройшов сертифікацію ядерної енергетики ASME III рівня 1 і забезпечує 50 років захисту без огляду для ядерних реакторів четвертого покоління та глибоководних підводних виробничих систем.

Переглянути більше >> Надіслати запит >>

Різьбовий фланець

Різьбовий фланець, виготовлений у Китаї, є одним із видів продукції фабрики Longan. Інтелектуальний антивібраційний різьбовий фланець пройшов сертифікацію API 6AF на сейсмічні властивості та розроблений для сценаріїв високочастотної вібрації, таких як наповнювальні манжети СПГ і пристрої свердловини сланцевого газу. Завдяки подвійній різьбі проти ослаблення та наномодифікованим вуглецевим ущільнювальним шарам він забезпечує нульовий витік на вібраційному столі з симуляцією землетрусу 9 балів, зменшує викиди вуглецю на 62% протягом усього життєвого циклу та на 400% швидше встановлюється, ніж зварні фланці.

Переглянути більше >> Надіслати запит >>

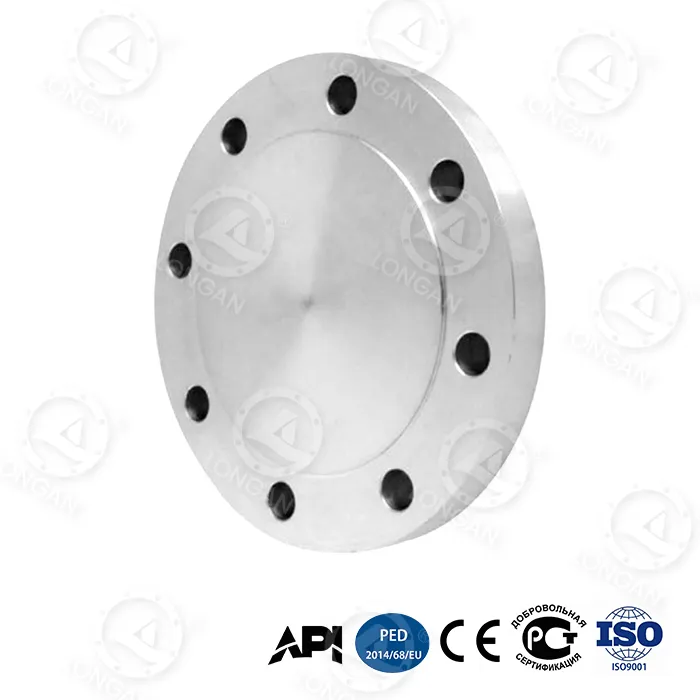

Заглушка з легованої сталі

Як професійний китайський виробник і постачальник глухих фланців із легованої сталі, ми надаємо клієнтам комплексні послуги з управління проектами. Глухий фланець із легованої сталі сертифікований NACE MR0175 і призначений для критичних сценаріїв ущільнення, таких як трубопроводи кислих природних газів і реактори нафтопереробних заводів. У ньому використовується сталь із сплаву молібдену та нікелю та технологія плазмового дифузійного зварювання для досягнення корозійного розтріскування при нульовій напрузі (SCC) у середовищі сірководню при 650°C. Термін служби ущільнення становить до 15 років, тоді як традиційна глуха пластина лише ≤3 років.

Переглянути більше >> Надіслати запит >>

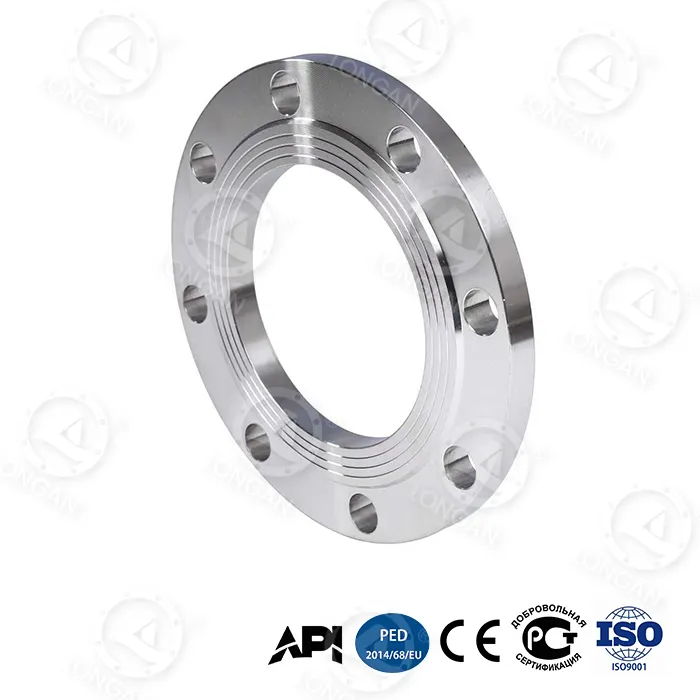

Сталевий плоский фланець

Високоякісний сталевий плоский фланець, виготовлений у Китаї, можна налаштувати за низькою або дешевою ціною на нашому заводі. Сталевий плоский фланець досягає тиску розриву 42 МПа при DN300, що на 280% вище, ніж національний стандарт GB/T 1048. Він приймає біонічну стільникову структуру та градієнтне гартування високовуглецевої сталі, а його стійкість до вигину збільшена на 65%. Він пройшов сертифікацію API 6A PSL 3G і підходить для сценаріїв надвисокого тиску, таких як насоси для розриву сланцевого газу та платформи для глибоководного буріння.

Переглянути більше >> Надіслати запит >>
