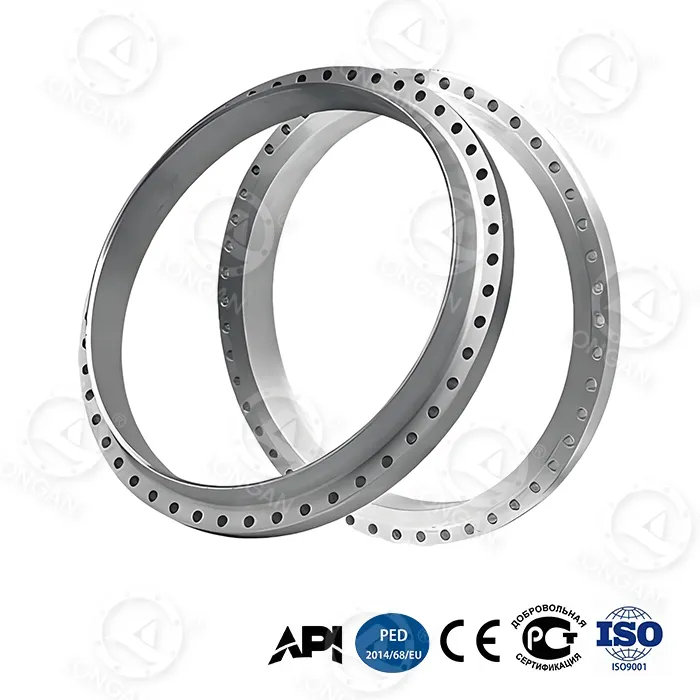

Фланець великого розміру

Презентація даних про переваги продукту

1. Більш високий тиск

Фланці великого розміру мають типовий діапазон тиску від > 100 бар до > 250 бар або вище, що більш ніж у п’ять разів перевищує тиск стандартних фланців того самого класу. Наприклад, номінальний тиск фланців класу 900 при DN600 набагато вищий, ніж у фланців класу 150 того самого розміру.

2. Значно збільшена товщина стінок і міцність конструкції (підвищена цілісність конструкції):

Фланці великого розміру мають вищі опуклі поверхні, товщі горловини фланців і більші отвори для болтів, що забезпечує більшу стійкість до вібрації та згинання.

Візьмемо як приклад фланець ASME B16.5 DN600, клас 150 проти класу 900 RF:

Товщина фланця, клас 900: ~ 152,4 мм, клас 150: ~ 38,1 мм, товщина класу 900 приблизно в 4 рази більша, ніж клас 150.

Кількість болтів Клас 900 має 24 болти М36, Клас 150 має лише 20 болтів М24

Діаметр болта збільшився на 50%, кількість болтів збільшилася на 20%, а сила затиску зросла.

Діаметр кола фланців класу 900 збільшився на ~114,3 мм порівняно з діаметром фланців класу 150, що забезпечує більше простору для розподілу болтів.

3. Дуже сильна герметичність

Більша контактна площа ущільнювальної поверхні, тривалий нульовий витік під високим тиском і високою температурою середовища.

Вищі болти безпосередньо створюють більшу силу ущільнення прокладки.

Розрахункова швидкість витоку кільцевої прокладки фланців великого розміру зазвичай повинна бути менше ніж 10^-6 стандартних см³/с He, що дозволяє досягти герметичної герметичності, що набагато вище, ніж вимоги до звичайних фланців для м’яких прокладок.

4. Індивідуальні вимоги

Цей продукт вимагає індивідуальних вимог щодо нестандартних розмірів, матеріалів і покриттів. Лонган спеціалізується на цьому.

Розмір значно перевищує стандартний і вимагає індивідуальної обробки.

Зазвичай використовувані корозійностійкі сплави: (такі як Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), межа текучості може досягати > 600 МПа або більше.

Товщина спеціальних покриттів може досягати 250-500 мкм, а товщина накладок - 3-6 мм, яка також може бути індивідуальною.

Нарешті, я хотів би підкреслити, що Longan є потужною фабрикою, що спеціалізується на виробництві індивідуальних фланців великого розміру, які можуть повністю задовольнити всі ваші уявлення про цей продукт. Приходьте до нас, ми завжди раді!
