Фланець

Розуміння роліФланецьу галузі промислового застосування: вичерпний посібник

Як важлива частина системи трубопроводів, фланці відіграють важливу роль у з’єднанні труб, клапанів, насосів та іншого обладнання. Продукти використовуються в нафтогазових, хімічних або водоочисних установках і в цих місцях.

Що таке aФланець?

Фланці - це фланці або гребені, які використовуються для з'єднання труб, фітингів або механізмів. Фланці кріпляться болтами або зварюються, щоб утворити міцне з’єднання для легкого складання, розбирання та перевірки. Фланці бувають різних форм і розмірів, щоб витримувати різні тиски, температури та умови навколишнього середовища. Стандартизуючи з’єднання, фланці сприяють взаємодії між системами, тим самим зменшуючи час простою та витрати на обслуговування.

Основні параметри фланців

Розмір: відноситься до номінального розміру труби (NPS) або діаметра, який повинен відповідати підключеним компонентам.

Номінальний тиск: вказує на максимальний тиск, який може витримати фланець, зазвичай класифікується відповідно до таких стандартів, як ANSI/ASME (наприклад, клас 150, клас 300, клас 600).

Матеріали: Зазвичай використовувані матеріали включають вуглецеву сталь, нержавіючу сталь, леговану сталь і кольорові метали, такі як латунь або мідь, які вибираються за їх стійкістю до корозії та міцністю.

Типи поверхонь: до них належать плоскі поверхні (FF), рельєфні поверхні (RF) і кільцеві з’єднання (RTJ), які впливають на ефективність ущільнення.

Схема отворів для болтів: кількість і діаметр отворів для болтів, які є критичними для вирівнювання та затягування.

Стандарти: відповідність міжнародним стандартам, таким як ANSI, ASME, DIN або JIS, забезпечує сумісність і безпеку.

Детальна таблиця параметрів продукту

Параметр	опис	Загальні цінності
Номінальний розмір	Діаметр трубного з'єднання	Від 1/2" до 24" (або більше)
Клас тиску	Номінальний максимальний тиск	Клас 150, 300, 600, 900, 1500, 2500
Клас матеріалу	Тип використовуваного матеріалу	A105 (вуглецева сталь), SS304 (нержавіюча сталь), сплав 20
Тип обличчя	Дизайн поверхні для ущільнення прокладки	Рельєфна грань (RF), плоска грань (FF), з’єднання кільцевого типу (RTJ)
Діаметр кола болта	Діаметр кола отвору під болт	Залежить від розміру та класу (наприклад, 3,5" для 2" класу 150)
Стандарти	Керівні специфікації	ANSI/ASME B16.5, DIN 2527, JIS B2220

Типи фланців

Фланці класифікуються на основі їх конструкції та застосування. Ось найпоширеніші види:

Фланець привареної шиї:Має довгу конічну втулку для додатків із високим навантаженням, ідеально підходить для систем високого тиску.
Насувний фланець:Легко встановлюється шляхом ковзання по трубі та зварювання, підходить для середовищ низького тиску.
Глухий фланець:Використовується для герметизації кінця системи трубопроводів, що дозволяє в майбутньому розширити або перевірити.

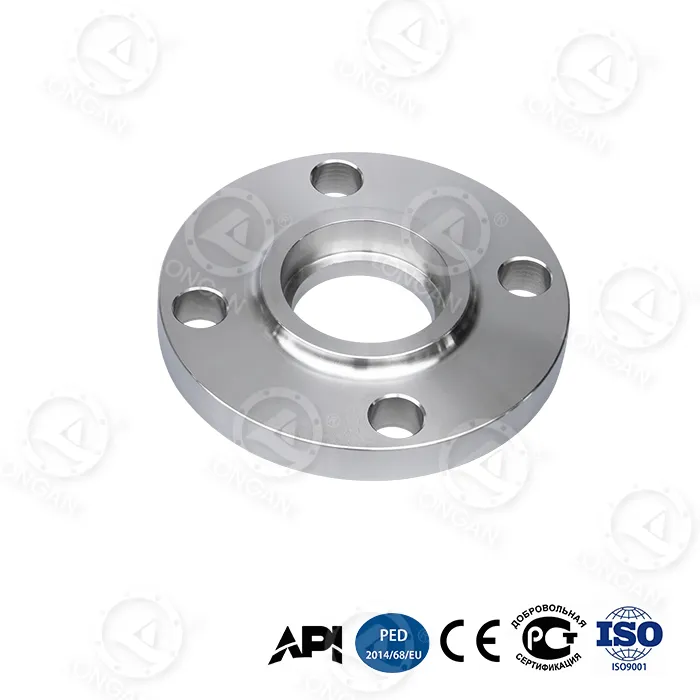

Фланець з розеткою:Забезпечує плавний потік і високу міцність, зазвичай використовується в малорозмірних трубопроводах.
Різьбовий фланець:Прикручується до труб без зварювання, ідеально підходить для безпечних систем або систем низького тиску.
Нахильний фланець:Поєднується з заглушкою для легкого вирівнювання, ідеально підходить для систем, які потребують частого розбирання.

View as

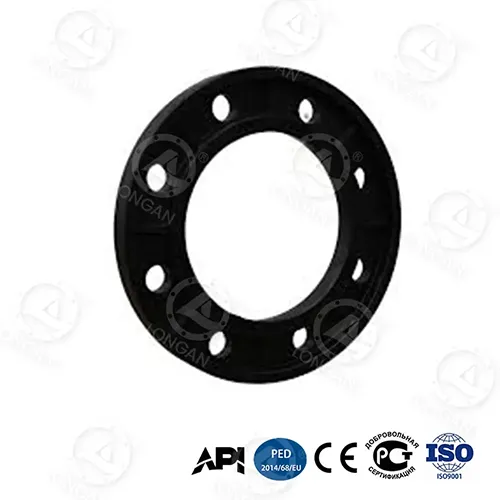

Q235 Глуха фланцева кришка фланця

На даний момент більшість постачальників зосереджуються на міцності матеріалу та здатності витримувати тиск для кришки фланця з глухим фланцем Q235, але продукти, які ми виробляємо, більше стурбовані «загальною вартістю» та «нульовим ризиком». Це може зменшити втрати часу простою, спричиненого менеджерами із закупівель, зменшити приховану вартість матеріалів і мультисумісне проектування.

Переглянути більше >> Надіслати запит >>

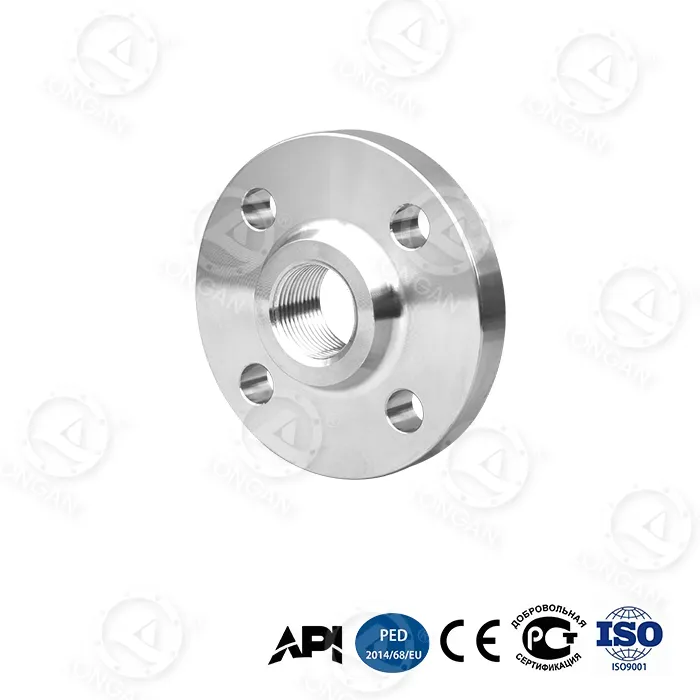

Фланець з нержавіючої сталі 316

Фланці з різьбою з нержавіючої сталі 316 спеціально виготовлені компанією Longan для використання в суворих умовах. Ці фланці ідеально підходять для хімічної обробки, морських систем і систем високої чистоти. Вони перевершують стандартні фланці класу 304 і в 2-3 рази більш стійкі до хлоридів. Вони легко встановлюються без зварювання, мають надвисоку стійкість до корозії та є економічно вигідними в довгостроковій перспективі. Компанія Longan Flanges досліджує продуктивність рішень із захисту від протікання труб на основі даних, і ми сподіваємося, що всі обговорять з нами!

Переглянути більше >> Надіслати запит >>

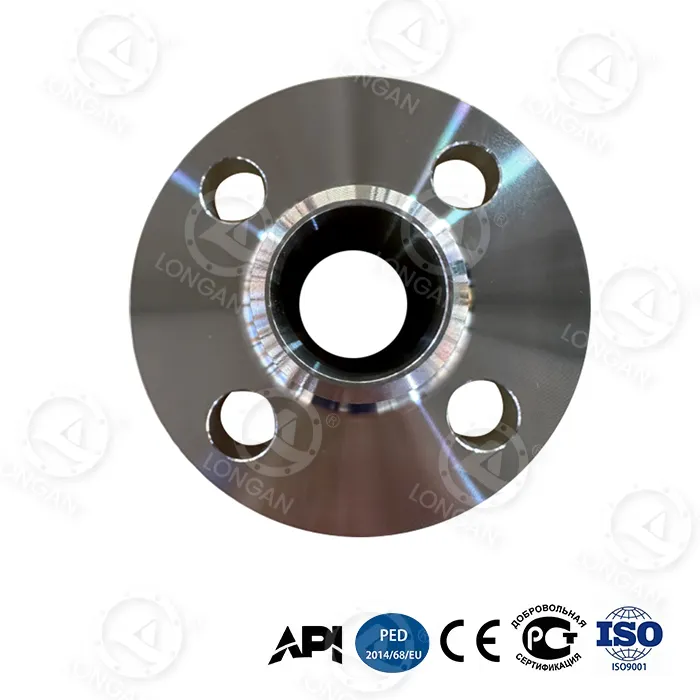

S32168 Фланець з нержавіючої сталі

Фланець з нержавіючої сталі S32168 має межу текучості >150 МПа при 600 °C. Після зварювання при високих температурах 425-815°C ризик міжкристалітної корозії дуже низький і пройшов суворі експериментальні випробування. Високотемпературна герметизація більш надійна. Цей продукт не боїться сенсибілізації. Вибір фланця Longan – це рівноцінно вибору безпеки, надійності, сервісу та спокою!

Переглянути більше >> Надіслати запит >>

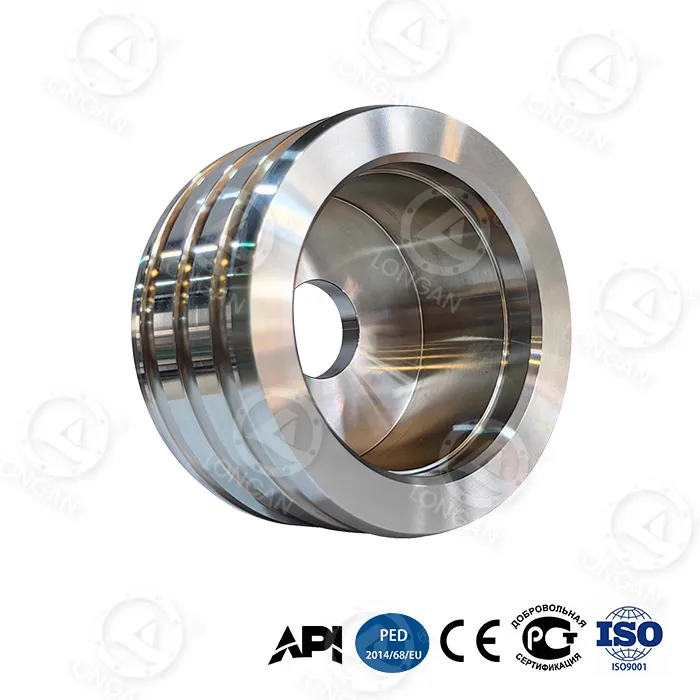

Фланець з нержавіючої сталі 316

Фланець з нержавіючої сталі 316, вироблений компанією Longan, широко використовується у виробництві обладнання та компонентів, які вимагають стійкості до корозії та формування. Виріб підтримується елементами з молібдену, має тривалий термін служби в екстремальних умовах роботи та має дуже високу вартість. Будь ласка, будьте впевнені, купуйте та оформляйте замовлення!

Переглянути більше >> Надіслати запит >>

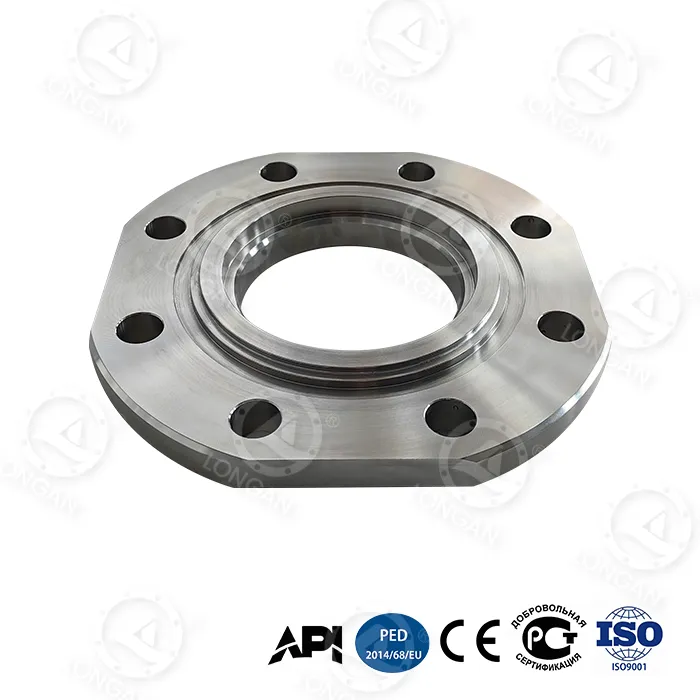

Фланець з нержавіючої сталі 304

Фланець з нержавіючої сталі 304 є відносно універсальним фланцем, який широко використовується у виробництві обладнання та компонентів, які вимагають стійкості до корозії та формування. Фланець з нержавіючої сталі 304 виробництва Longan Flange містить понад 18% хрому та понад 8% нікелю, тому він має чудову стійкість до корозії. Він має гарну стійкість до окислення, відновлення, кислих і лужних середовищ, може стабільно працювати протягом тривалого часу в різних середовищах, і не легко піддається іржі та корозії.

Переглянути більше >> Надіслати запит >>

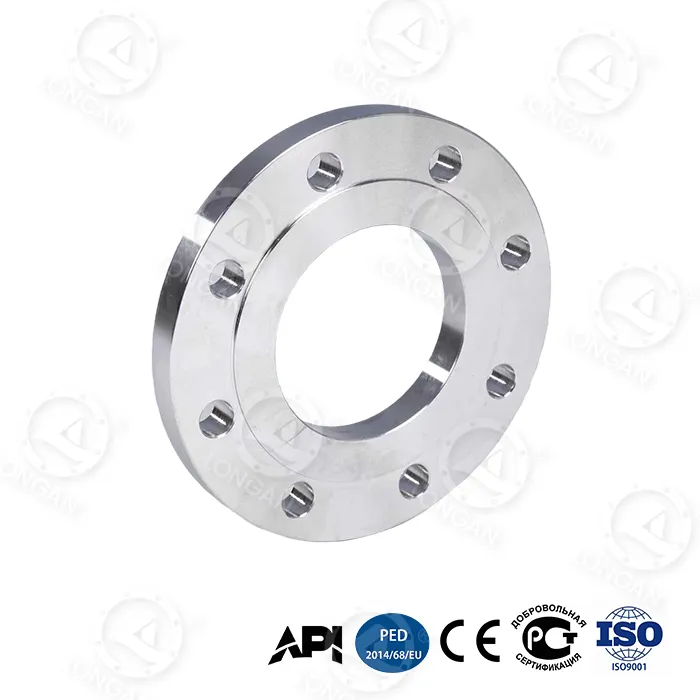

304 Плоский зварювальний фланець

Longan є підприємством Веньчжоу, що спеціалізується на виробництві плоских зварювальних фланців. Ми маємо майже 15-річний досвід у виробництві 304 плоских зварювальних фланців, які є професійними та надійними. Ми забезпечуємо цілодобову гарантію доставки, а стандарти продукції є надійними. Приходьте і зв'яжіться з нами

Переглянути більше >> Надіслати запит >>
