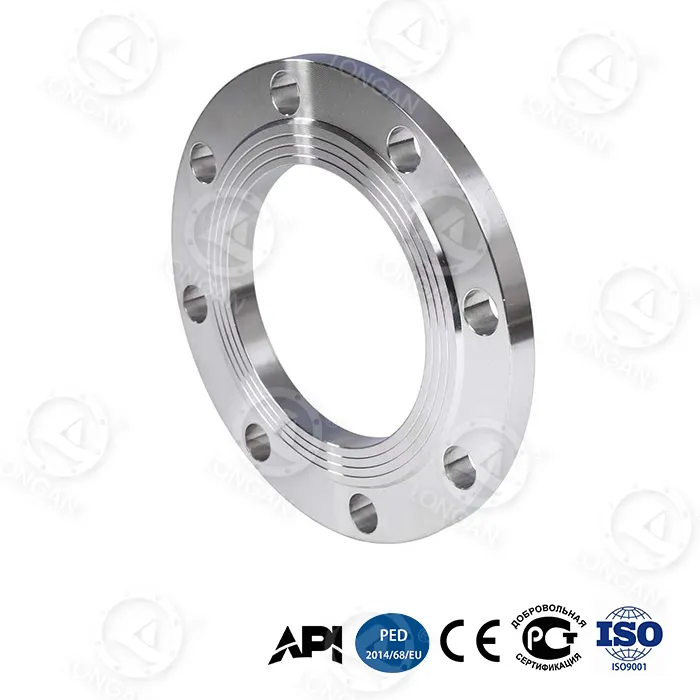

плоский піднятий лицьовий фланець

Перестаньте турбуватися про невідповідність прокладок у модернізованих трубопроводах або змішаних фланцевих системах. Плоский рельєфний фланець Longan поєднує в собі зовнішнє кільце, що покриває всю поверхню, і трохи підняту центральну зону ущільнення, тому ви можете використовувати прокладки FF або RF без модифікації трубопроводу. Цей фланець, виготовлений на власному підприємстві Longan у Веньчжоу під суворим контролем якості, використовує високовуглецеву сталь із градієнтним гартуванням і біонічний стільниковий сердечник для досягнення тиску розриву 42 МПа при DN300 (на 280% вище національного стандарту) і на 65% вищого опору на вигин, ніж у звичайних фланців. Сертифікат API 6A PSL 3G.

Особливості продукту

● Гібридна конструкція ущільнювальної поверхні:Це найбільш відмінна риса плоского піднятого фланця. Центральна зона ущільнювальної поверхні трохи піднята (подібно до RF), але зовнішня область простягається до отворів для болтів (подібно до FF). Переваги включають:1.Автоматичне центрування прокладки для швидшої установки;2.Більш рівномірний розподіл ущільнювальної контактної напруги, уникаючи крайового перевантаження традиційного RF;3.Сумісний як з прокладками, що знаходяться на всій поверхні, так і з прокладками з виступаючої сторони, забезпечуючи гнучку заміну на місці.

● 65% підвищення міцності на вигин:Біонічна стільникова структура робить фланець легшим і жорсткішим, що особливо підходить для витримки згинальних моментів трубопроводу.

● Підшипник надвисокого тиску:Тиск розриву DN300 42 МПа в 2,8 рази перевищує тиск традиційних фланців (≤15 МПа). Циклічна втомна довговічність 20 000 циклів при 35 МПа значно перевищує галузеві стандарти.

● Екстремальна толерантність до навколишнього середовища:Енергія удару при -70°C 89 Дж, швидкість глибоководної корозії на глибині 5000 м 0,03 мм/рік, стирання піском і пилом 120 м/с ≤8 мкм.

● Інтелектуальна безпека:Наноцирконієвий індикаторний шар зносу (попередження про зміну кольору при товщині <0,1 мм) + подвійний конічний отвір під болт (загасання попереднього натягу ≤5%).

Продуктові процеси

● Обробка ущільнювальної поверхні:Використовується токарна обробка з ЧПУ, висота підйому відповідає стандартним RF-розмірам ASME B16.5 (від 1,6 мм до 6,4 мм для класу 150~1500), але піднятий корінь плавно переходить на всю поверхню фланця. Шорсткість поверхні Ra ≤3,2 мкм забезпечує хороший контакт прокладки.

● Градієнтне гасіння:Високовуглецева сталь піддається контрольованому охолодженню для формування градуйованої структури з твердістю поверхні 45-50 HRC і міцністю серцевини ≥30 Дж (при -70°C).

● Стільникова структура:Біонічна шестикутна сітка всередині корпусу фланця, оптимізована методом кінцевих елементів, забезпечує на 65% вищу жорсткість за тієї самої ваги.

● Підсилювальне кільце з титанового сплаву:Кільце Ti-6Al-4V (межа текучості 1250 МПа) вбудовано в шийку з натягом, що запобігає розширенню горловини під високим тиском.

● Контроль якості:100% перевірка розмірів, 10% магнітно-порошкова перевірка, випадкове тестування на вибух для партії. Надаються сертифікати про відстеження матеріалів і криві термообробки.

Сценарії використання

Гібридна конструкція ущільнювальної поверхні плоского піднятого фланця робить її особливо придатною для наступних сценаріїв:

Сценарій	Точка болю з традиційними фланцями	Рішення з цим продуктом
Модернізація старого трубопроводу	Оригінальна система може поєднувати фланці FF і RF, прокладки не є взаємозамінними	Гібридна ущільнювальна поверхня сумісна з обома типами прокладок, модифікація трубопроводу не потрібна
Газове середовище високого тиску	Фланцеві прокладки RF можуть видавлюватися під впливом пульсації тиску	Зовнішня плоска зона забезпечує додаткову підтримку, запобігаючи повзучості прокладки
Трубопроводи низького тиску великого діаметра	Для фланців FF потрібні повнорозмірні прокладки, висока вартість	Піднята частина дозволяє використовувати стандартні радіочастотні прокладки, зменшуючи кількість запасних частин
Глибоководні/полярні середовища	Витік одинарної ущільнювальної поверхні після термоциклування	Двозонне ущільнення (підняте + плоске) забезпечує резервні шляхи ущільнення

Спеціальні області застосування включають:

● Вихідні трубопроводи насосів гідророзриву сланцевого газу(35-70 МПа пульсуючий тиск)
● З’єднання гирла свердловин глибоководної бурової платформи(глибина води 5000 м)
● Термінали прийому СПГ(-70°C низька температура)
● Офшорні трубопроводи різдвяної ялинки з кислотними середовищами(H₂S/CO₂)

Післяпродажне обслуговування

● Безкоштовні зразки:Міжнародні покупці можуть подати заявку на один безкоштовний зразок (комісія за зразок повертається, оплата вантажу) для тестування встановлення та перевірки пломбування.

● Інструкції зі встановлення:Надаються інструкції зі встановлення китайською/англійською мовами, включаючи значення моменту затягування для різних матеріалів прокладки (графіт, спіральна намотка, PTFE). Є віддалене відео супровід.

● Технічні консультації:Команда інженерів відповідає на запитання щодо вибору та підбору прокладки протягом 4 годин.

● Відстеження якості:Кожен фланець має унікальний ідентифікатор, а звіти про випробування можна перевірити на офіційному веб-сайті.

● Гарантія:18 місяців, безкоштовна заміна заводського браку.

● Тестування сторонніми розробниками:За запитом SGS/BV може організувати випробування під тиском під наглядом.

Чому варто вибрати Longan

1. Унікальний дизайн ущільнювальної поверхні:Більшість фланців на ринку є або чистими FF, або чистими RF. Наш плаский рельєфний фланець дозволяє отримати як рівномірність напруги FF, так і надійність ущільнення RF без зміни типу прокладки. Він особливо підходить для проектів модернізації, де оригінальний трубопровід може бути FF або RF – цей продукт сумісний з обома.

2. Перевага вартості повного життєвого циклу:30-річна загальна вартість становить лише 6200 доларів США, що означає економію 66% у порівнянні з традиційними фланцями в 18 500 доларів США. Час одноразової заміни становить 2,5 години (традиційно 8 годин), щорічна частота технічного обслуговування 0,7 рази (традиційно 3,2 рази).

3. Повна сертифікація:API 6A PSL 3G, підходить для сценаріїв надвисокого тиску з H₂S і CO₂ газоподібними середовищами.

4. Реальні дані, які можна перевірити:Усі показники ефективності доступні для перевірки клієнтом на місці. Безкоштовні зразки надаються.

5. Швидка відповідь:Стандартні товари відправляються протягом 3 днів, індивідуальні – протягом 15-30 днів.

Резюме: Плоский рельєфний фланець Longan із гібридною конструкцією ущільнювальної поверхні вирішує проблеми традиційних фланців щодо сумісності прокладок, розподілу напруги та ущільнення під високим тиском. У поєднанні з біонічною стільниковою структурою, градієнтним гартуванням і армуючим кільцем із титанового сплаву його міцність на вигин, тиск на розрив і стійкість до втоми значно покращилися. Сертифікація API 6A PSL 3G і 66% зниження вартості 30-річного повного життєвого циклу роблять його ідеальним вибором для сланцевого газу, глибоководної техніки та складних трубопровідних систем. Надішліть свої вимоги, щоб отримати безкоштовні зразки та професійні рішення для ущільнення.

FAQ

Питання: Чи може плоский рельєфний фланець замінити наявний радіочастотний фланець?
A: Так. Поки номінальний тиск і розмір збігаються, він може безпосередньо замінити радіочастотний фланець, а оригінальну радіочастотну прокладку можна продовжувати використовувати. Якщо відповідний фланець FF, необхідна повна торцева прокладка, але плоска площа цього продукту достатньо велика, щоб бути повністю сумісною.

З: Чи потрібні спеціальні прокладки для цієї гібридної ущільнювальної поверхні?
Відповідь: Ні. Ви можете продовжувати використовувати стандартні прокладки ASME B16.21 RF (наприклад, спіральні намотування з внутрішнім кільцем) або прокладки FF (графітові прокладки з повною поверхнею). Наші випробування показують, що ущільнення обох типів прокладок на цьому фланці перевершує традиційні одинарні ущільнювальні поверхні.

З: Чи ослабляться болти під пульсуючим тиском 35 МПа?
A: Цей продукт використовує подвійні конічні отвори для болтів. За коливань 35 МПа ослаблення попереднього навантаження становить ≤5%, тоді як традиційні круглі отвори мають загасання ≥20%. Рекомендується використовувати гідравлічний динамометричний ключ у перехресному порядку з трьома кроками. Ми можемо надати таблицю розрахунку крутного моменту.

З: Чи можна надати різні матеріали, наприклад нержавіючу сталь?
A: Так. Стандартним матеріалом для цього продукту є високовуглецева сталь із градієнтним гартуванням, але за запитом також можуть бути надані 316L, дуплексна нержавіюча сталь тощо. Така ж стільникова структура та підсилювальне кільце з титанового сплаву також застосовуються до нержавіючої сталі.

З: Як ми можемо перевірити заявлений вами тиск розриву 42 МПа?
A: Ми запрошуємо клієнтів стати свідками пакетних випробувань на нашому заводі. Звичайні запаси продуктів відбираються випадковим чином щоквартально, а звіти про випробування зберігаються на нашому веб-сайті. Ви також можете вимагати окремого тестування вашого зразка; витрати несемо ми (зразок потрібно повернути).
