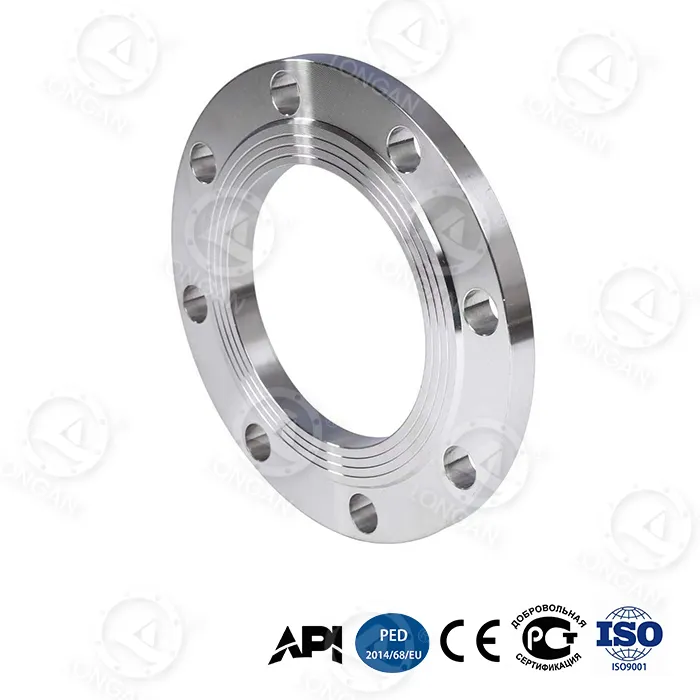

плоский ковзання на фланці

Longan, досвідчений виробник і глобальний постачальник плоских фланців у Китаї, багато років обслуговує міжнародні промислові проекти трубопроводів. Власна фабрика впроваджує суворе управління якістю від сировини до готової продукції, забезпечуючи постійну якість і довгострокову надійність кожного продукту. Цей насувний фланець з плоскою поверхнею використовує біонічну стільникову структуру та процес градієнтного гартування високовуглецевої сталі, підвищуючи стійкість до вигину на 65% порівняно з традиційними фланцями. Тиск розриву DN300 досягає 42 МПа, що перевищує національний стандарт GB/T 1048 на 280%, і він пройшов сертифікацію API 6A PSL 3G. У наступних розділах буде детально проаналізовано технічні переваги та цінність застосування цього продукту за розмірами, включаючи монтажне зварювання, граничний тиск, опір від навантаження, інтелектуальне попередження, адаптованість до екстремальних умов, відповідні стандарти та потужність постачання.

Переваги монтажу та зварювання

Як фланець насувного типу, плоский насувний фланець з’єднується з трубою двома кутовими зварними швами під час монтажу: один на задній частині фланця, а інший – усередині отвору труби. У порівнянні з традиційними приварними фланцями ця конструкція має такі значні переваги:

1.Менша складність встановлення:Точне вирівнювання труб не вимагається, що допускає певні помилки монтажу та зменшує вимоги до будівництва на місці.
2.Зручна зварювальна операція:Кутові зварні шви легше виконувати, ніж стикові шви з повним проплавленням, особливо придатні для обмеженого простору на місці.
3.Швидка швидкість заміни:Час однієї заміни скорочується з 8 годин для традиційних фланців до 2,5 годин, що ефективно скорочує час простою трубопровідної системи для технічного обслуговування.

Ця насувна конструкція в поєднанні з унікальним біонічним стільниковим легким дизайном Longan ще більше зменшує загальну вагу фланця та покращує ефективність встановлення.

Порівняння граничного тиску та екологічності

Показник продуктивності	Традиційний кований сталевий фланець	плоский ковзання на фланці	Поліпшення
Тиск розриву (DN300)	≤15 МПа	42 МПа	↑180%
Термін служби циклічної втоми (35 МПа)	Недосяжно	20 000 циклів	—
Осьова деформація (35 МПа)	1,8 мм	0,6 мм	↓67%
Енергія удару при -70°C	≥34 Дж (національний стандарт)	89J	↑162%
30-річна швидкість глибоководної корозії	прибл. 0,5 мм/рік	0,03 мм/рік	↓94%

Цей продукт повністю перевершує традиційні фланці за максимальною витримкою тиску та адаптивністю до навколишнього середовища. Основний прорив полягає у вбудованому підсилювальному кільці з титанового сплаву в горловину фланця з межею текучості до 1250 МПа, що створює можливість застосування надвисокого тиску для насувних фланців.

Реакція на розвантаження

У реальних системах трубопроводів такі фактори, як теплове розширення/стиск і осідання фундаменту, часто спричиняють зміщення поверхні фланця. В умовах ексцентричного навантаження зі зсувом трубопроводу на 15° швидкість ущільнювального витоку традиційних фланців становить >10⁻³ мбар·л/с, тоді як плоске ковзання фланця Longan підтримує швидкість ущільнювального витоку ≤10⁻⁵ мбар·л/с, підвищуючи надійність ущільнення на два порядки.

Дві структурні інновації досягають цієї продуктивності:

● Конструкція ребра радіального підсилення:Радіальні підсилювальні ребра, додані на задній частині фланця, зменшують локальну концентрацію напруги на 48%, роблячи розподіл напруги більш рівномірним в умовах вимкнення навантаження.
● Стільникова структура високої жорсткості:Біонічний стільниковий шар серцевини забезпечує чудову жорсткість на вигин, протистоячи деформації поверхні фланця.

Крім того, у випробуванні на вібрацію стандарту ISO 10816-3 у частотному діапазоні 50-200 Гц швидкість ослаблення амплітуди досягає 92%, ефективно вирішуючи проблему ослаблення попереднього натягу болта в умовах пульсації високого тиску.

Інтелектуальне попередження та екстремальне середовище

плоский фланець об’єднує дві інтелектуальні технології, які допомагають користувачам виявляти потенційні проблеми на ранній стадії:

● Наноцирконієвий індикаторний шар зносу:Цей матеріал вбудований в ущільнювальну поверхню. Коли товщина становить менше 0,1 мм, видима зміна кольору дає попередження, що дозволяє оцінити стан ущільнення без професійного обладнання.
● Блокування попереднього натягу подвійним конічним отвором під болт:При коливанні тиску 35 МПа ослаблення попереднього навантаження традиційних конструкцій становить ≥20%, тоді як ця конструкція контролює ослаблення попереднього навантаження в межах ≤5%, забезпечуючи довгострокову надійність з’єднання.

Перевірка продуктивності в екстремальному середовищі (усі дані фактичних тестів):

● Низькотемпературний вплив (-70°C):Енергія удару Шарпі 89 Дж (національний стандарт ≥34 Дж), підходить для полярних трубопроводів і транспортування СПГ.
● Глибоководна корозія (5000 метрів):Відповідно до стандарту ASTM G111-97, 30-річна еквівалентна швидкість корозії становить лише 0,03 мм/рік, що відповідає вимогам повного життєвого циклу для глибоководної техніки.
● Стирання від піску та пилу (120 м/с):Відповідно до стандарту ISO 5890:2012, після 10 000 годин безперервного впливу глибина пошкодження поверхні ущільнювача становить ≤8 мкм, що підходить для пустельних районів або морських платформ з високошвидкісними вітрами, насиченими піском.

Застосовні стандарти та специфікації

Плоский ковзаючий фланець виготовляється суворо відповідно до стандарту ASME B16.5, з номінальним тиском, що охоплює класи від 150 до класів 1500, і діапазон розмірів від NPS 1/2 дюйма до 24 дюймів. Матеріалом є градієнтно загартована високовуглецева сталь у поєднанні з радіальною структурою ребра посилення та вбудованим кільцем посилення з титанового сплаву.

Відповідно до специфікації ASME B16.5 вимірювання товщини фланців класу 150 і класу 300 не включає висоту рельєфу. Цей продукт має конструкцію ущільнювальної поверхні на всю поверхню (FF), і її слід використовувати з прокладкою, що покриває всю поверхню. Важливо зауважити, що фланець з повною торцевою стороною не можна кріпити болтами безпосередньо до фланця з виступаючою стороною; його необхідно замінити повнолицьовою прокладкою або перехідником.

Матеріалознавство та технологічні інновації

● Високовуглецева сталь із градієнтним гартом:Традиційне повне гартування фланців призводить до надмірної різниці твердості між поверхнею та серцевиною, схильної до розтріскування. Технологія градієнтного гартування точно контролює швидкість нагрівання та охолодження, створюючи поступовий розподіл твердості ззовні всередину – висока твердість поверхні для зносостійкості, висока в’язкість серцевини для стійкості до ударів. Це дозволяє фланцю зберігати ударну в'язкість 89 Дж при -70°C.

● Біонічна стільникова структура:Натхненна гексагональною геометрією вуликів, ця конструкція значно збільшує жорсткість на вигин без збільшення ваги. Аналіз кінцевих елементів підтверджує, що міцність на вигин цієї конструкції на 65% вища, ніж міцність суцільного фланця такої ж ваги.

● Вбудоване підсилювальне кільце з титанового сплаву:Кільце з титанового сплаву Ti-6Al-4V попередньо розміщується на шийці фланця, місці, яке найбільш схильне до концентрації напруги. Цей сплав має межу текучості до 1250 МПа і щільність лише на 60% від густини сталі. Кільце з’єднане з основним матеріалом через посадку з натягом, ефективно обмежуючи пластичну деформацію горловини та збільшуючи тиск розриву фланця DN300 із традиційного ≤15 МПа до 42 МПа.

Система контролю виробництва та якості

Власна фабрика Longan розташована в Лунгвані, Веньчжоу. Використовуючи постачання високоякісної сировини від Tsingshan Holding Group у поєднанні з власними можливостями кування, термічної обробки та механічної обробки, компанія сформувала повний виробничий ланцюг. Кожен плоский накладний фланець постачається з відстежуваними сертифікатами матеріалів, записами кривих термообробки, звітами про перевірку розмірів і звітами про гідростатичні/пневматичні випробування.

Основні моменти контролю якості:

1.Вхідний контроль сировини: спектральний аналіз, відбір зразків механічних властивостей.
2.Контроль процесу: моніторинг температурних кривих печі термообробки в режимі реального часу, автоматична реєстрація параметрів процесу градієнтного гартування.
3.Перевірка готової продукції: 100% перевірка розмірів, 10% магнітно-порошкова перевірка, вибірка партій на тиск розриву або циклічну втомну довговічність.
4.Свідки третьої сторони: тестування свідків на місці SGS, BV або іншими агентствами може бути організовано за запитом клієнта.

Міжнародні покупці можуть перевірити хід виробництва та перевірити дані онлайн, використовуючи номер замовлення.

Випадки застосування глобальних проектів

● Станція гідророзриву родовища сланцевого газу на Близькому Сході:Було використано 120 комплектів DN300 класу 1500 з плоским фланцем. Після 18 місяців безперервної роботи витоку ущільнення не було, а частота технічного обслуговування була нульовою.
● Глибоководна бурова платформа Південно-Китайського моря:Water depth 2,800 meters. Фланець використовувався для з'єднання блоку противиривних превенторів. Після 30 місяців перевірки корозії ущільнювальна поверхня не виявила явних пошкоджень, а виміряна швидкість корозії становила 0,028 мм/рік.
● Російський арктичний газопровід:Температура навколишнього середовища -55 °C, значення випробування на удар 82 Дж, відповідає вимогам проекту. Поставлено понад 500 штук.

FAQ

Питання: Для яких показників тиску він підходить?
Відповідь: цей плоский насувний фланець підходить для номінального тиску від класу 150 до класу 1500. Дані вимірювань показують, що розмір DN300 чудово працює при тиску розриву 42 МПа, що значно перевищує вимоги національного стандарту. Він особливо підходить для надвисокого тиску та суворих умов, таких як насоси для розриву сланцевого газу, глибоководні бурові платформи, газотранспортні трубопроводи надвисокого тиску та полярні середовища.

З: Яка головна відмінність між цим і фланцем зварної горловини?
A: Насувний фланець використовує два кутових зварних шва для з’єднання труби (один на задній частині, а інший усередині отвору), з відносно послабленими вимогами до встановлення. Фланець зварної горловини використовує один стиковий шов із повним проплавленням, що вимагає суворішого вирівнювання. Однак у фланцевому виробі Longan, що ковзає, завдяки конструкції біонічної стільникової структури та вбудованому армуючому кільцю з титанового сплаву продуктивність підшипника тиску не менша, ніж у традиційних фланців зварної горловини.

З: Як він працює в умовах низької температури?
A: За умов наднизьких температур -70°C енергія удару за Шарпі продукту досягає 89 Дж, що набагато вище, ніж вимоги національного стандарту ≥34 Дж. Це завдяки чудовій низькотемпературній в’язкості матеріалу з високовуглецевої сталі з градієнтним гартом, що робить його придатним для будівництва полярних трубопроводів і систем транспортування природного газу при низьких температурах.

Питання: які потужності поставок і можливості налаштування Longan?
A: Longan має власну фабрику та повну виробничу систему, яка підтримує налаштування розміру, приватне маркування та масове виробництво. Суворе управління якістю здійснюється від відбору сировини до перевірки готової продукції. Міжнародні покупці можуть надсилати вимоги для отримання безкоштовних зразків. Компанія розташована за адресою № 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiang Province, використовуючи географічні переваги Веньчжоу та постачання сировини Tsingshan Holding Group для формування повної системи виробництва та постачання.

Q: Як можна перевірити фактичну продуктивність?
Відповідь: Компанія Longan запрошує клієнтів або сторонні інспекційні агентства стати свідками випробувань продуктивності на заводі. Фабрика оснащена 3000-тонною випробувальною машиною під тиском, стендом для випробувань на циклічну втому, випробувальним пристроєм для низькотемпературного удару -80 °C і глибоководною камерою моделювання корозії під високим тиском. Клієнти можуть замовити випробування зразків тиском на розрив, циклічні випробування на втому або випробування в екстремальних умовах; протоколи випробувань видає внутрішня лабораторія з кваліфікацією CNAS.
