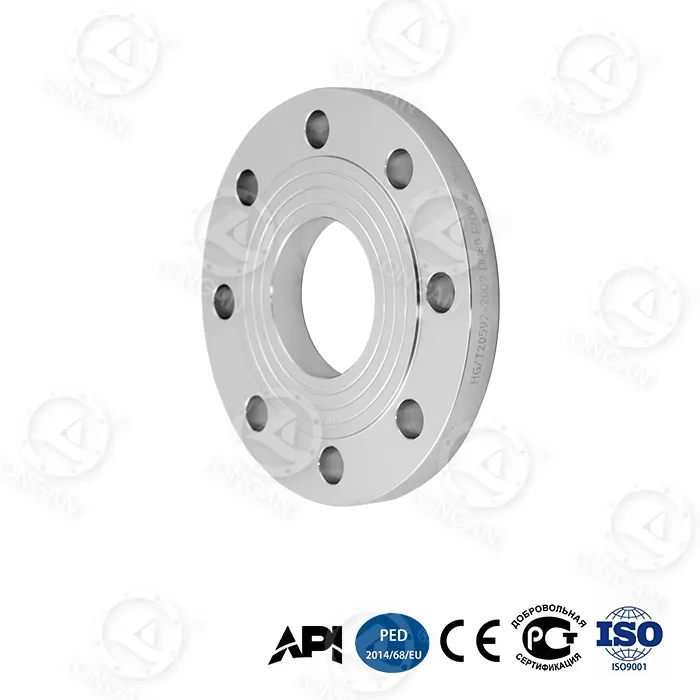

Плоский зварювальний піднятий торцевий фланець

Презентація інженерної цінності

Індекс параметрів

Шорсткість поверхні Ra ≤ 3,2 мкм (обробка ущільнювальної поверхні)

Економія ваги фланця з вуглецевої сталі на 35% легше, ніж фланець горловини (порівняння DN300)

Стійкість до втоми >10 000 циклів тиску (MSS SP-44)

Допуск на корозію ≥3 мм (спеціальна хімічна версія)

Основні переваги продукту

1. Повна системна сумісність

Міжнародні стандарти для плоских зварювальних фланців з рельєфною поверхнею:

ASME B16.5 (американський стандарт) | Серія PN (DIN) | JIS 10K/20K (японський стандарт)

Діапазон діаметрів: DN15~DN600 (1/2"~24")

Безпроблемна заміна для глобальних проектів

2. Ефективність установки

Розріджена конструкція зварного з'єднання: кут канавки 37,5°±2,5° (VS 45° традиційний фланець)

Допуск на отвір під болт: ±1 мм (ISO 5210)

Швидкість стикування трубопроводу збільшена на 40%

3. Надійність герметизації

Висота втулки фланця з плоским зварним швом: стандарт 3,2 мм (1/8 дюйма) (ASME B16.5)

Імовірність порушення ущільнення: <0,01% (з прокладками того ж класу)

Гарантія нульового витоку в умовах високого тиску

4. Витримує тиск

Клас 150: до 19,6 бар при 38°C

Клас 300: до 51,1 бар при 38°C

Адаптація до низьких температур: від -196°C до +538°C (матеріал ASTM A105)

Висвітлення екстремальних умов в енергетичній/хімічній промисловості

Надішліть запит, щоб отримати рішення!
