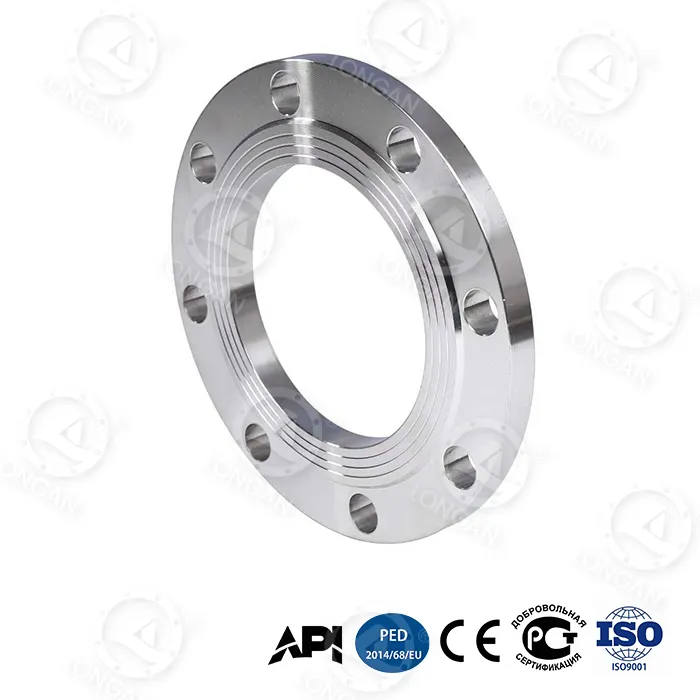

sme b16.5 плоский торцевий фланець

Звичайні фланці, виготовлені за розмірами ASME B16.5, зазвичай мають тиск розриву, що не перевищує 15 МПа. Плаский фланець sme b16.5 від Longan, зберігаючи стандартні монтажні інтерфейси класу 150–2500 і повну ущільнювальну поверхню, досягає більш високого тиску завдяки оптимізації внутрішньої конструкції: біонічна стільникова сітка (жорсткість на вигин збільшена на 65%), високовуглецева сталь із градієнтним гартом (енергія удару 89 Дж при -70°C) і вбудована горловина армуюче кільце з титанового сплаву (текучість 1250 МПа). Виміряний тиск розриву DN300 досягає 42 МПа. Усі продукти проходять повний технологічний контроль якості на власному заводі Longan і отримали сертифікат API 6A PSL 3G.

Тип продукту та застосування

sme b16.5 фланець з плоскою поверхнею — це фланець із повною поверхнею (FF), виготовлений відповідно до стандарту ASME B16.5. Він використовується в системах трубопроводів, що вимагають повноконтактних з’єднань ущільнювачів, і підходить для трубопроводів низького тиску великого діаметру, чавунних фланцевих з’єднань і додатків, що вимагають рівномірного розподілу напруги у прокладках. Завдяки внутрішнім підсилювальним структурам цей продукт також можна використовувати в сценаріях надвисокого тиску (таких як виходи насосів для розриву сланцевого газу та обладнання для глибоководного буріння свердловин), зберігаючи стандартні розміри інтерфейсу для взаємозамінності зі звичайними фланцями в існуючих трубопроводах.

Основні точки продажу

1. Стандартний інтерфейс, підшипник вищого тиску:Відповідає монтажним розмірам ASME B16.5, виміряний тиск розриву DN300 42 МПа, що вище, ніж у звичайних стандартних фланців (≤15 МПа).
2. 65% збільшення міцності на вигин:Біонічна стільникова структура покращує жорсткість фланців, придатна для вібраційних середовищ або середовищ, що осаджують фундамент.
3. Візуальна індикація зносу та утримання попереднього натягу:Ущільнювальна поверхня вкрита наноцирконієвим індикаторним шаром, який змінює колір, якщо товщина становить менше 0,1 мм. Конструкція подвійного конічного отвору для болта обмежує ослаблення попереднього натягу при коливанні тиску 35 МПа до ≤5% (звичайна конструкція ≥20%).
4. Екстремальні екологічні характеристики:-70°C енергія удару 89 Дж; 5000 м глибоководна еквівалентна швидкість корозії 0,03 мм/рік; глибина пошкодження ущільнювальної поверхні ≤8 мкм після стирання піском і пилом 120 м/с.
5. Вартість повного життєвого циклу:30-річна загальна вартість 6200 доларів США (умовно 18 500 доларів США); річна періодичність технічного обслуговування 0,7 рази (кондиційні 3,2 рази); час одноразової заміни 2,5 години (звичайні 8 годин).

Технічні характеристики

Пункт	Параметр
Стандартна основа	ASME B16.5 (розміри, допуски, показники тиску та температури)
Ущільнювальний торцевий тип	Анфас (FF)
Клас тиску	Клас 150, 300, 400, 600, 900, 1500, 2500
Розмірний ряд	NPS від 1/2" до 24"
матеріал	Високовуглецева сталь із градієнтним гартом (нержавіюча сталь налаштовується)
Внутрішнє посилення	Підсилювальне кільце з титанового сплаву (текстура 1250 МПа), радіальні ребра (концентрація напруги зменшена на 48%)
Тиск розриву DN300	42 МПа (звичайний ≤15 МПа)
Циклічна втомна довговічність	20 000 циклів при 35 МПа (звичайні 5 000 циклів при 25 МПа)
Осьова деформація @35MPa	0,6 мм (звичайний 1,8 мм)
Швидкість витоку герметизації (зміщення 15°)	≤10⁻⁵ мбар·л/с (звичайний >10⁻³)
Низькотемпературний вплив (-70°C)	89 Дж (національний стандарт ≥34 Дж)
Глибоководна корозія (5000 м)	0,03 мм/рік (30-річний еквівалент)
Стирання від піску та пилу (120 м/с)	Глибина пошкодження ущільнювальної поверхні ≤8 мкм (10 000 год)
Допоміжні функції	Наноцирконієвий індикаторний шар зносу, подвійні конічні отвори для болтів

Сертифікація та гарантія якості

● API 6A PSL 3G:Застосовується до сценаріїв надвисокого тиску з газовими середовищами, що вимагають пневматичного випробування (у 1,5 рази від номінального тиску) і суворішого неруйнівного випробування та відстеження матеріалу.
● Заводський контроль якості:Внутрішня фабрика Longan реалізує повний процес управління якістю від вхідної перевірки сировини (спектральний аналіз, відбір механічних проб) до виходу готової продукції (100% перевірка розмірів, 10% випробування магнітними порошками, відбір проб під тиском розриву партії).
● Простежуваність:Кожен фланець постачається з відстежуваними сертифікатами матеріалів, записами кривих термічної обробки, звітами про перевірку розмірів і звітами про гідростатичні/пневматичні випробування, які доступні онлайн через серійний номер.

Основні моменти диференціації

Порівняно з іншими фланцями ASME B16.5 на ринку, плаский фланець sme b16.5 Longan має такі особливості:

●Досягає вищого тиску розриву (42 МПа) у стандартних розмірах без збільшення товщини фланця або зміни розташування отворів для болтів.
●Інтегрує підсилювальне кільце горловини з титанового сплаву та процес градієнтного гартування, балансуючи навантажувальну здатність і міцність при низьких температурах.
●Ущільнювальна поверхня з шаром індикатора зносу для візуального контролю стану ущільнення.
●Підтримує швидкість витоку герметизації ≤10⁻⁵ мбар·л/с за умов зсуву 15°.

Налаштування та процес

Варіанти налаштування:

●Нестандартні розміри та спеціальні показники тиску (потрібні креслення або технічні вимоги)
●Різні матеріали: нержавіюча сталь 304/316L, дуплексна нержавіюча сталь тощо.
●Приватне маркування: лазерне маркування, індивідуальне пакування

Потік основного процесу:

1.Кування: точне кування з використанням високоякісної сировини від Tsingshan Holding Group.
2.Градієнтне гартування: контрольоване охолодження для формування високотвердої поверхні та високоміцного ядра.
3.Обробка стільникової структури: обробка на ЧПУ внутрішніх шестикутних решіток.
4.Прес-фітинг титанового кільця: посадка з натягом, щоб уникнути відносного руху між кільцем і основним матеріалом.
5.Оздоблення ущільнювальної поверхні: токарна обробка з ЧПУ, шорсткість поверхні Ra ≤3,2 мкм.
6.Повна перевірка та випробування: розмірне, магнітно-порошкове, гідростатичне/пневматичне, відбір проб.

Підтримка зразків і тестування

● Безкоштовні зразки:Міжнародні покупці можуть подати заявку на один безкоштовний зразок (комісія за зразок повертається, доставку несе покупець) для тестування встановлення та перевірки ефективності.
● Тестування на місці при свідках:Фабрика оснащена 3000-тонною машиною для випробувань під тиском, стендом для випробувань на циклічну втому, низькотемпературним ударним випробувальним приладом -80°C і камерою моделювання глибоководної корозії. Клієнти можуть спостерігати випробування на розрив, втому або екстремальні умови навколишнього середовища.
● Тестування сторонніми розробниками:SGS, BV, TÜV можна замовити для хімічного складу, механічних властивостей, неруйнівного контролю та випробування тиском; звіти доставляються разом з товаром.
● Гарантійний термін:18 місяців (з дати відвантаження), безкоштовна заміна виробничого браку.

Порівняння продуктивності: стандартні вимоги та вимірювання Longan

Пункт	Стандартні вимоги ASME B16.5 / звичайний фланець	Longan sme b16.5 плоский фланець	Порівняння
Тиск розриву DN300	≤15 МПа	42 МПа	Вища за звичайну
Циклічна втомна довговічність	5000 циклів при 25 МПа	20 000 циклів при 35 МПа	Довше життя
Осьова деформація @35MPa	1,8 мм	0,6 мм	Менша деформація
Швидкість витоку зміщення 15°	>10⁻³ мбар·л/с	≤10⁻⁵ мбар·л/с	Нижчий витік
-70°C енергія удару	≥34 Дж (національний стандарт)	89J	Вища міцність
30-річна швидкість глибоководної корозії	прибл. 0,5 мм/рік (вуглецева сталь)	0,03 мм/рік	Більш повільна корозія

Запобіжні заходи при встановленні

Фланець sme b16.5 з плоскою поверхнею має конструкцію ущільнювальної поверхні на всю поверхню. Правильна установка має вирішальне значення для забезпечення ефективності ущільнення. Зверніть увагу на наступні моменти:

1. Вибір прокладки:Необхідно використовувати повну прокладку, яка покриває всю ущільнювальну поверхню фланця та має отвори для болтів. Не використовуйте прокладки з рельєфною поверхнею або стандартні радіочастотні прокладки.
2. Відповідність фланців:Фланці з повною торцевою стороною не можна безпосередньо прикручувати болтами до фланців з виступаючою стороною. Якщо трубопровід має рельєфні торцеві фланці, їх необхідно замінити на суцільні фланці або перехідники.
3. Затягування болтів:З подвійним конічним отвором для болта рекомендується використовувати гідравлічний динамометричний ключ для триступеневої поперечної рівномірної попередньої напруги. Цільове попереднє натяг розраховується на основі номінального тиску та характеристик болта; зверніться до стандарту ASME PCC-1 або зверніться до технічної команди Longan.
4. Послідовність попереднього навантаження:Попередньо затягніть усі болти до 30% цільового моменту, потім до 70% і, нарешті, до 100%. Повторно затягніть через 24 години роботи.
5. Ущільнювальний захист обличчя:Перед установкою перевірте поверхню ущільнення на наявність подряпин або сторонніх предметів. Шар індикатора зносу наноцирконієвого оксиду є тонким вбудованим шаром; не очищайте металевими скребками під час встановлення.
6. Вирівнювання отвору під болт:Конструкція подвійного конічного отвору сприяє самовирівнюванню, але перед установкою переконайтеся, що отвори під болти обох фланців вирівняні в межах 1 мм відхилення.
7. Вирівнювання труб:Незважаючи на те, що повні фланці мають певний допуск на зміщення, рекомендується контролювати похибку вирівнювання труби в межах 2 мм/м, щоб забезпечити термін служби ущільнення.

FAQ

Q: Чим відрізняється від звичайного фланця ASME B16.5?
A: Обидва мають ідентичні розміри та інтерфейси та безпосередньо взаємозамінні. Продукт Longan має стільникову структуру, градієнтне гартування та кільце з титанового сплаву всередині, що забезпечує виміряний тиск розриву (42 МПа), вищий за стандартні вимоги (≤15 МПа).

Питання: Для яких показників тиску він підходить?
В: Зовнішні розміри відповідають монтажним розмірам від 150 до 2500, а виміряний тиск розриву перевищує стандартні вимоги для відповідних номіналів. Підходить для сланцевого газу та глибоководних проектів, які вимагають вищого запасу міцності, ніж стандартні фланці.

З: На що слід звернути увагу під час встановлення?
A: Необхідно використовувати прокладку, що покриває всю поверхню, і не можна прикручувати безпосередньо до фланця з піднятою поверхнею. Рекомендується використовувати подвійні конічні отвори для болтів динамометричним ключем у хрестоподібному порядку в три кроки та повторно затягнути через 24 години роботи. Докладні кроки див. у розділі «Застереження щодо встановлення» вище.

Q: Як можна перевірити продуктивність тиску?
В: Компанія Longan запрошує клієнтів стати свідками випробувань на розрив або циклічні випробування на втому на заводі. Записи випробувань для кожної партії зберігаються, і їх можна запитувати за серійним номером. Також можна організувати тестування третьою стороною SGS, BV тощо.

Резюме:Плаский фланець sme b16.5 Longan відповідає міжнародній стандартній системі розмірів ASME B16.5 і використовує біонічну стільникову структуру, процес градієнтного гартування та вбудоване армуюче кільце з титанового сплаву. Виміряний тиск розриву DN300 42 МПа, удар -70°C 89 Дж, 30-річна швидкість глибоководної корозії 0,03 мм/рік. Пройшов сертифікацію API 6A PSL 3G, підходить для видобутку сланцевого газу, глибоководного буріння та систем трубопроводів надвисокого тиску. Надішліть свої вимоги, щоб отримати безкоштовні зразки та технічну консультацію.
