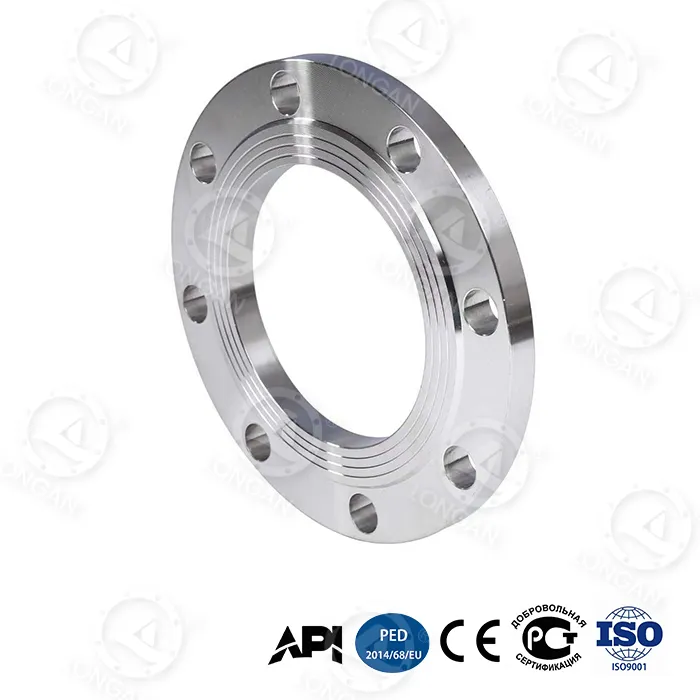

плоский фланець з нержавіючої сталі

Завдяки багаторічному досвіду роботи на міжнародному ринку промислових трубопроводів, власна фабрика Longan у Китаї спеціалізується на виробництві плоских фланців з нержавіючої сталі. Від відбору сировини до кінцевої перевірки впроваджується сувора система управління якістю, щоб забезпечити послідовність продукції та довгострокову надійність. Цей фланець із плоскою поверхнею з нержавіючої сталі має біонічну стільникову структуру та процес градієнтного гартування, що забезпечує на 65% більший опір вигину, ніж традиційні вироби. Тиск розриву DN300 досягає 42 МПа, що на 280% перевищує національний стандарт GB/T 1048, і продукт має сертифікат API 6A PSL 3G.

Особливості продукту

Плоский фланець з нержавіючої сталі має конструкцію ущільнювальної поверхні (FF) і виготовляється суворо відповідно до стандартів ASME B16.5, з номінальними значеннями тиску, що охоплюють клас 150 до класу 1500, і діапазон розмірів від NPS 1/2 дюйма до 24 дюймів. Цей продукт поєднує чудову корозійну стійкість нержавіючої сталі з трьома унікальними технологіями Longan і особливо підходить для жорстких середовищ, таких як морська вода, кислий газ і корозійні рідини для гідророзриву. У порівнянні з традиційними фланцями з нержавіючої сталі цей продукт має на 65% більше міцності на вигин і на 180% збільшення тиску розриву, зберігаючи властиву нержавіючої сталі стійкість до корозії.

1. Сфери застосування та промислові випадки

Продукт особливо підходить для наступних корозійних сценаріїв надвисокого тиску:

● Системи трубопроводів морських бурових платформ:Корозія морської води + нафта та газ під високим тиском, 30-річна еквівалентна швидкість корозії 0,03 мм/рік.
● Трубопроводи для закачування морської води:Тривалий вплив середовища з високим вмістом солі, високі вимоги до надійності ущільнення, швидкість витоку ≤10⁻⁵.
● Насосні трубопроводи розриву сланцевого газу:Корозійне середовище рідини для розриву, циклічний термін служби втоми 20 000 циклів (при 35 МПа).
● Глибоководні викиди:Глибина води 5000 м, зовнішній гідростатичний тиск 50 МПа, внутрішній газовий носій, сертифікація API 6A PSL 3G.
● Різдвяні ялинкові системи морських нафтових родовищ:Кисле середовище, що містить H₂S і CO₂, чудова стійкість матеріалу до корозії.

Типові випадки:
- Морське нафтове родовище Близького Сходу: було використано 150 комплектів фланців з нержавіючої сталі DN300 класу 900. Після 24 місяців експлуатації ущільнювальні поверхні не показали ознак корозії.
- Глибоководне газове родовище Південно-Китайського моря: глибина води 2500 м, використовувався протягом 18 місяців, виміряна швидкість корозії 0,028 мм/рік.

2. Стійкість до корозії

плоский фланець з нержавіючої сталі особливо добре працює в корозійних середовищах. У стандартному випробуванні ASTM G111-97, що моделює глибоководне середовище на глибині 5000 м, 30-річна еквівалентна швидкість корозії становить лише 0,03 мм/рік, що значно перевищує звичайні фланці з вуглецевої сталі (приблизно 0,5 мм/рік). Високовуглецева сталь із градієнтним гартом, зберігаючи високу міцність, забезпечує чудову стійкість до корозії в морській воді завдяки оптимізованому складу матеріалу та процесам термічної обробки. Конкретна продуктивність така:

● Швидкість занурення в морську воду:0,03 мм/рік (30-річний еквівалент), що відповідає 30-річним вимогам без обслуговування для морських платформ.
● Стійкість до корозії під напругою:Процес градієнтного гартування усуває внутрішню залишкову напругу в матеріалі, зменшуючи ризик SCC.
● Стійкість до кислотних середовищ:Підходить для рідин для гідророзриву пласта, що містять H₂S і CO₂, пройшов перевірку API 6A PSL 3G на газове середовище.

3. Максимальна здатність витримувати тиск

Цей плоский фланець із нержавіючої сталі значно покращив продуктивність підшипників тиску. Основна технологічна інновація полягає у вбудованому армуючому кільці з титанового сплаву в горловину фланця з межею текучості 1250 МПа, що відкриває новий шлях для застосування матеріалів з нержавіючої сталі в сценаріях надвисокого тиску.

Виміряні дані такі:

●Стійкість до циклічної втоми: традиційний фланець витримує 5000 циклів при 25 МПа, тоді як продукт Longan може витримувати 20 000 циклів при 35 МПа, тобто збільшення на 300%.
●Осьова деформація (35 МПа): традиційна деформація фланця становить 1,8 мм, тоді як продукт Longan становить лише 0,6 мм, що становить 67% зменшення.
● Тиск розриву (DN300): продукт Longan досягає 42 МПа, тоді як традиційний фланець становить ≤15 МПа, покращення на 180%.

Підсилювальне кільце з титанового сплаву з’єднане з підкладкою з нержавіючої сталі через посадку з натягом, ефективно обмежуючи накопичення пластику горловини під впливом циклічного тиску, дозволяючи фланцям з нержавіючої сталі витримувати надвисокий тиск, який раніше був досягнутий лише з легованою сталлю.

4. Ущільнення без навантаження та придушення вібрації

У реальних системах трубопроводів помилки монтажу або термічна деформація часто спричиняють зсув поверхні фланця. В умовах ексцентричного навантаження зі зсувом трубопроводу на 15° швидкість ущільнювального витоку традиційних фланців становить >10⁻³ мбар·л/с, тоді як плоский фланець з нержавіючої сталі Longan підтримує швидкість ущільнювального витоку ≤10⁻⁵ мбар·л/с, підвищуючи надійність ущільнення на два порядки.

Конструктивні нововведення:

● Конструкція ребра радіального підсилення:Радіальні підсилювальні ребра, додані на задній частині фланця, зменшують локальну концентрацію напруги на 48%, роблячи розподіл напруги більш рівномірним в умовах вимкнення навантаження.
● Стільникова структура високої жорсткості:Біонічний стільниковий шар серцевини забезпечує чудову жорсткість на вигин, протистоячи деформації поверхні фланця.

Результати випробувань на вібрацію: у стандарті ISO 10816-3 на вібрацію в частотному діапазоні 50-200 Гц коефіцієнт ослаблення амплітуди досягає 92%, що ефективно вирішує проблему ослаблення болтів в умовах пульсації високого тиску.

5. Інтелектуальне попередження та адаптація до екстремальних умов

Інтелектуальна технологія попередження:

● Наноцирконієвий індикаторний шар зносу:Цей матеріал вбудований в ущільнювальну поверхню. Коли товщина становить менше 0,1 мм, видима зміна кольору дає попередження, що дозволяє оцінити стан ущільнення без професійного обладнання.
● Подвійний конічний отвір для болта:Ослаблення попереднього навантаження під час коливання тиску 35 МПа контролюється в межах ≤5% (традиційна структура ≥20%), що забезпечує довгострокову надійність з’єднання.

Результати випробувань в екстремальних умовах (усі з фактичних вимірювань):

Екологічний стан	Виміряні дані	Тестовий стандарт
Низькотемпературний вплив (-70°C)	Енергія удару Шарпі 89 Дж (національний стандарт ≥34 Дж)	GB/T 229-2020
Глибоководна корозія (5000 м)	30-річний еквівалент швидкості корозії 0,03 мм/рік	ASTM G111-97
Стирання від піску та пилу (120 м/с)	Глибина пошкодження ущільнювальної поверхні ≤8 мкм (10 000 годин)	ISO 5890:2012

Ці дані показують, що виріб може стабільно працювати протягом тривалого періоду в умовах низьких полярних температур, глибоководного середовища високого тиску з високим сольовим туманом і високошвидкісного пустельного середовища, навантаженого піском.

Продуктові процеси

1.Матеріали та виробничі процеси

Для забезпечення високої продуктивності плоского фланця з нержавіючої сталі компанія Longan використовує наступні три інновації процесу:

● Високовуглецева сталь із градієнтним гартом:Завдяки точному контролю швидкості нагрівання та охолодження формується поступовий розподіл твердості від поверхні високої твердості до серцевини високої в’язкості, уникаючи ризику розтріскування традиційного повного загартування, одночасно оптимізуючи стійкість до корозії.
● Біонічна стільникова структура:Черпаючи натхнення з гексагональної геометрії вуликів, аналіз кінцевих елементів підтверджує, що міцність на вигин на 65% вища, ніж міцність суцільного фланця такої ж ваги.
● Вбудоване підсилювальне кільце з титанового сплаву:Кільце Ti-6Al-4V з межею текучості 1250 МПа і щільністю лише 60% сталі. Кільце з'єднане з підкладкою з нержавіючої сталі через посадку з натягом, ефективно обмежуючи пластичну деформацію горловини.

Крім того, різні марки, такі як 304, 316, 316L і дуплексна нержавіюча сталь, доступні для вибору матеріалу, щоб відповідати різним вимогам до корозійних середовищ.

2. Послуги із забезпечення якості та налаштування

Власна фабрика Longan розташована в Лунгвані, Веньчжоу. Використовуючи переваги Tsingshan Holding Group у сировині з нержавіючої сталі, у поєднанні з власними можливостями кування, термічної обробки та механічної обробки, компанія сформувала повний виробничий ланцюг. Кожен плоский фланець із нержавіючої сталі постачається з відстежуваними сертифікатами матеріалів (включаючи хімічний склад і механічні властивості), записами кривих термообробки, звітами про перевірку розмірів і звітами про гідростатичні/пневматичні випробування.

Основні моменти контролю якості:

●Вхідний контроль сировини: спектральний аналіз, випробування на міжкристалітну корозію, відбір зразків механічних властивостей.
●Контроль процесу: моніторинг температурних кривих печі термообробки в режимі реального часу, автоматична реєстрація параметрів градієнтного гарту.
●Перевірка готової продукції: 100% перевірка розмірів, 10% перевірка магнітними порошками або випробування на проникнення, відбір проб партії на тиск розриву.
●Свідки третьої сторони: тестування свідків на місці SGS, BV або інші агентства можуть бути організовані за запитом.

Варіанти налаштування:

●Різні марки нержавіючої сталі (304, 316, 316L, 2205 та ін.)
●Нестандартні розміри та спеціальні показники тиску
●Приватне маркування (лазерне маркування, спеціальна упаковка)
●Гнучка мінімальна кількість замовлення - мінімальне замовлення однієї штуки

Технічна підтримка

Компанія Longan надає комплексні технічні послуги для плоского фланця з нержавіючої сталі, охоплюючи весь процес від консультації щодо вибору до післяпродажної підтримки:

● Вибір і підтримка дизайну:Команда професійних інженерів може надати оптимізовані пропозиції щодо вибору номінального тиску фланця, класу матеріалу та типу ущільнювальної поверхні на основі робочого тиску замовника, корозійної активності середовища, діапазону температур та умов монтажу. Для нестандартних розмірів або особливих умов роботи можна надати звіти аналізу кінцевих елементів (FEA).

● Послуги зразків і тестування:Міжнародні покупці можуть подати заявку на отримання безкоштовних зразків (комісія за зразок повертається, доставку несе покупець). Фабрика Longan оснащена 3000-тонною машиною для випробування тиском, стендом для циклічних випробувань на втому, випробувальним пристроєм при низькій температурі -80 °C і глибоководною камерою моделювання корозії під високим тиском. Клієнти можуть спостерігати випробування тиском на розрив, циклічні випробування на втому або випробування в екстремальних умовах на місці. Звіти про випробування видає внутрішня лабораторія з кваліфікацією CNAS.

● Координація тестування третьою стороною:За запитом клієнта міжнародно визнані агентства, такі як SGS, BV і TÜV, можуть бути доручені для перевірки продуктивності продукції, включаючи аналіз хімічного складу, випробування механічних властивостей, неруйнівний контроль (MT/PT/UT) і випробування тиском. Протоколи випробувань додаються разом з товаром.

● Інструкції зі встановлення та обслуговування:Надаються китайські та англійські посібники з монтажу та технічного обслуговування (PDF), включаючи вибір прокладок, таблиці моментів затягування болтів, етапи затягування подвійних конічних отворів для болтів і точки регулярного огляду. Для клієнтів, які купують оптом, може бути надано навчання встановлення на місці або відеоінструкції.

● Відстеження якості після продажу:Кожен фланець має унікальний серійний номер. За допомогою системи запитів щодо замовлень на веб-сайті Longan можна відстежити сертифікати матеріалів, криві термічної обробки, звіти про перевірку розмірів і записи випробувань в Інтернеті. Гарантійний термін експлуатації товару становить 18 місяців (з дати відвантаження). У разі витоку або пошкодження, викликаного виробничими дефектами протягом гарантійного періоду, Longan забезпечує безкоштовну заміну.

● Механізм швидкого реагування:Відповідь на технічні запити надається протягом 4 годин, а попередні плани вирішення проблем із якістю надаються протягом 24 годин. Стандартні товари в наявності відправляються протягом 3 робочих днів, а нестандартні товари мають термін доставки 15-30 днів.

Міжнародні покупці можуть надіслати технічні вимоги команді продажів Longan, щоб отримати безкоштовні зразки та професійну технічну консультацію від виробничої групи.

FAQ

З: Що таке корозійно-стійке життя в морській воді?
A: Відповідно до прискореного випробування на корозію стандарту ASTM G111-97, 30-річний еквівалентний рівень корозії становить лише 0,03 мм/рік. Виходячи з цього показника, корозійно-стійкий термін служби фланця значно перевищує звичайний проектний термін служби (зазвичай 20-30 років) і може відповідати вимогам повного життєвого циклу морських платформ і глибоководного обладнання.

Q: Яка різниця між цим продуктом і звичайними фланцями з нержавіючої сталі?
A: Різниця полягає в трьох основних технологіях: біонічна стільникова структура (збільшення міцності на вигин на 65%), процес градієнтного гарту (оптимізований розподіл властивостей матеріалу) і вбудоване армуюче кільце з титанового сплаву (межа текучості 1250 МПа). Звичайні фланці з нержавіючої сталі не витримують надвисокого тиску, тоді як продукція Longan може витримувати тиск розриву 42 МПа та відповідати вимогам додатків із надвисоким тиском, наприклад насосів для гідророзриву сланцевого газу.

Q: Для яких екстремальних температурних умов він підходить?
A: В умовах наднизьких температур -70°C енергія удару Шарпі досягає 89 Дж, що набагато вище, ніж вимоги національного стандарту ≥34 Дж. Це завдяки оптимізації низькотемпературної в’язкості матеріалу за допомогою процесу градієнтного гартування, що робить його придатним для суворих умов із низькими температурами, таких як полярні трубопроводи та транспортування СПГ. У той же час в умовах високої температури (наприклад, 200 °C) матеріал, загартований градієнтом, все ще зберігає високу міцність.

З: Чи може компанія Longan надати продукцію з різних марок нержавіючої сталі?
A: Так. Компанія Longan покладається на повну систему виробництва своєї внутрішньої фабрики та підтримує виробництво на замовлення різних матеріалів з нержавіючої сталі (дуплексна нержавіюча сталь 304, 316, 316L, 2205 тощо). Міжнародні покупці можуть надіслати конкретні технічні вимоги, щоб отримати безкоштовні зразки та професійну консультацію від команди виробників. Компанія розташована за адресою № 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiang Province. Постачання сировини залежить від Tsingshan Holding Group, утворюючи повну систему виробництва та постачання.

З: Як можна перевірити корозійну стійкість виробу?
Відповідь: Компанія Longan може надати замовникам випробування симуляції глибоководної корозії відповідно до стандарту ASTM G111-97 або замовити сторонні лабораторії для випробувань на міжкристалітну корозію, випробування соляним туманом тощо за запитом клієнта. Звіти про випробування надаються разом із продуктом, і клієнти також можуть спостерігати процес випробувань на заводі.

Резюме:Плоский фланець з нержавіючої сталі Longan поєднує в собі переваги стійкості до корозії нержавіючої сталі з трьома основними технологіями: біонічною стільниковою структурою, процесом градієнтного гарту та вбудованим армуючим кільцем із титанового сплаву. Він чудово працює в екстремальних корозійних середовищах і в умовах надвисокого тиску. Він пройшов сертифікацію API 6A PSL 3G і є ідеальним вибором фланців для морського нафтогазового будівництва, глибоководного буріння та корозійних трубопроводів надвисокого тиску. Надішліть свої вимоги, щоб отримати безкоштовні зразки та професійні пропозиції.
