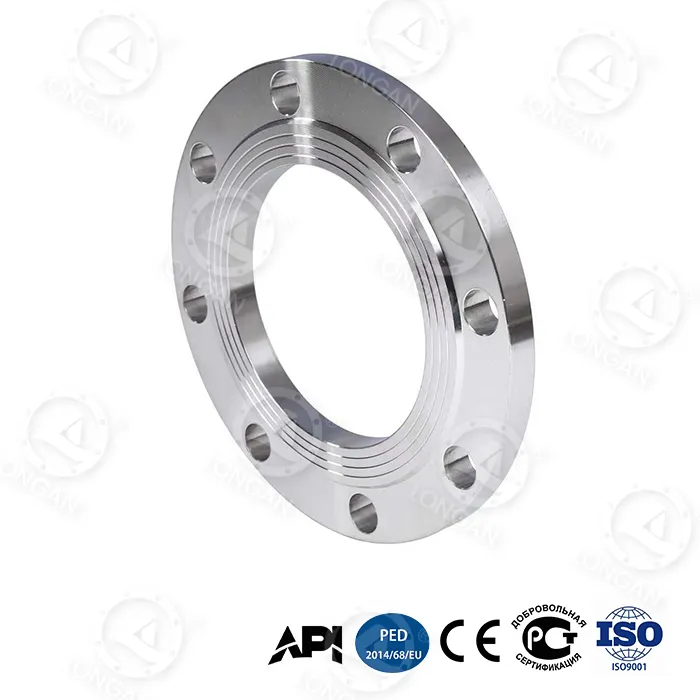

сталеві плоскі фланці

Компанія Longan, виробник і міжнародний постачальник сталевих плоских фланців, розташована в Лунвані, Веньчжоу, Китай, обслуговує міжнародних покупців із багаторічним досвідом у галузі. Внутрішня фабрика впроваджує сувору систему управління якістю, щоб гарантувати постійність продукції та довгострокову надійність, від перевірки сировини до перевірки готової продукції. Цей плоский торцевий фланець має біонічну стільникову структуру та високовуглецеву сталь із градієнтним гартуванням, що підвищує стійкість до вигину на 65%. Специфікація DN300 досягає тиску розриву 42 МПа, що перевищує національний стандарт GB/T 1048 на 280%, і пройшло сертифікацію рівня специфікації продукту API 6A PSL 3G. У наступних розділах буде детально проаналізовано технічні переваги цього продукту з різних аспектів, включаючи продуктивність підшипників тиску, економічність, стійкість до навантаження, адаптивність до екстремальних умов, інтелектуальну технологію попередження, а також встановлення та технічне обслуговування.

Прорив підшипників тиску

Продукт досяг технологічного стрибка в кінцевій здатності витримувати тиск. Основною інновацією є вбудоване підсилювальне кільце з титанового сплаву в горловину фланця з межею текучості до 1250 МПа. Це значення значно перевищує межу текучості звичайних фланців з вуглецевої сталі (зазвичай 200-400 МПа), що дозволяє фланцю зберігати структурну цілісність в умовах надвисокого тиску.

Виміряні дані такі:

1. Термін служби циклічної втоми:Традиційний фланець може витримувати 5000 циклів при 25 МПа, тоді як продукт Longan може витримувати 20 000 циклів при 35 МПа, що на 300% збільшує термін служби.
2. Осьова деформація (35 МПа):Під високим тиском 35 МПа осьова деформація сталевих плоских фланців становить лише 0,6 мм, що на 67% менше порівняно з 1,8 мм у традиційних фланців.
3. Тиск розриву (DN300):Виміряне значення становить 42 МПа, що значно перевищує традиційний фланець ≤15 МПа, що перевищує вимоги національного стандарту на 180%.

Цей прорив у продуктивності дозволяє створювати з’єднання надвисокого тиску, які раніше можна було досягти лише за допомогою надміцних фланців або фланців зі спеціального сплаву, тепер можна реалізувати за допомогою продукту Longan із легшою структурою. Композитна конструкція армуючого кільця з титанового сплаву та градієнтно загартованої високовуглецевої сталі забезпечує високу міцність, уникаючи збільшення вартості, пов’язаного з використанням дорогих матеріалів.

Економічний аналіз

З точки зору вартості повного життєвого циклу, переваги продукту надзвичайно значні. Протягом 30-річного терміну служби загальна вартість традиційних кованих сталевих фланців, включаючи закупівлю, встановлення, обслуговування, заміну та втрати під час простою, становить приблизно 18 500 доларів США. Продукція Longan із довшим терміном служби, меншою частотою обслуговування та швидшою швидкістю заміни знижує 30-річну загальну вартість володіння приблизно до 6200 доларів США.

Пункт порівняння вартості	Традиційний кований сталевий фланець	сталеві плоскі фланці	Економія
30-річна загальна вартість володіння	18 500 доларів США	6200 доларів США	↓66%
Час одноразової заміни	8 годин	2,5 години	↓69%
Періодичність щорічного обслуговування	3,2 рази/рік	0,7 разів/рік	↓78%

Значне скорочення часу заміни пояснюється оптимізованою структурною конструкцією фланця – біонічна стільникова структура зменшує вагу фланця, а подвійний конічний отвір для болта робить вирівнювання болта швидшим без повторних налаштувань. Для сценаріїв експлуатації, які вимагають частого розбирання та складання фланців, таких як розрив сланцевого газу, кожна година скорочення простою означає десятки тисяч доларів операційного доходу.

Зменшення вібрації без навантаження

У реальних системах трубопроводів поверхні фланцевих з’єднань часто не можуть досягти ідеального вирівняного стану. Теплове розширення/звуження труби, осідання фундаменту або помилки монтажу можуть спричинити нахил між поверхнями фланців. В умовах ексцентричного навантаження зі зміщенням трубопроводу на 15° швидкість ущільнювального витоку традиційних фланців перевищує 10⁻³ мбар·л/с, тоді як Longan підтримує швидкість ущільнювального витоку ≤10⁻⁵ мбар·л/с, підвищуючи надійність ущільнення на два порядки.

Ця продуктивність пояснюється двома структурними інноваціями:

● Конструкція ребра радіального підсилення:Радіальні ребра посилення, додані на задній частині фланця, зменшують локальну концентрацію напруги на 48%, роблячи розподіл напруги більш рівномірним в умовах вимкнення навантаження.
● Стільникова структура високої жорсткості:Біонічний стільниковий шар серцевини забезпечує чудову жорсткість на вигин, протистоячи деформації поверхні фланця.

Що стосується придушення вібрації, сталеві плоскі фланці також працюють чудово. Пульсація високого тиску (наприклад, на виході поршневого насоса гідророзриву) збуджує в трубопроводі вібрацію в діапазоні 50-200 Гц, викликаючи поступове ослаблення попереднього натягу болта. Відповідно до тестування стандарту ISO 10816-3, коефіцієнт загасання амплітуди цього продукту в цьому діапазоні частот досягає 92%, що значно знижує ризик ослаблення болтів.

Перевірка екстремальних умов

Продукт пройшов сувору перевірку випробувань у різноманітних екстремальних умовах, що підтверджує його придатність для найбільш вимогливих промислових проектів у світі:

● Низькотемпературний вплив (-70°C):Випробування на удар за Шарпі з V-подібним надрізом відповідно до стандарту GB/T 229-2020, виміряна енергія удару 89 Дж, що значно перевищує вимоги національного стандарту ≥34 Дж. Це дозволяє безпечно використовувати фланець у надзвичайно холодних середовищах, таких як арктичні трубопроводи та приймальні термінали СПГ.
● Глибоководна корозія (5000 метрів):Відповідно до стандарту ASTM G111-97, що моделює середовище високого тиску з високим вмістом соляного туману на глибині 5000 метрів, еквівалентна швидкість корозії за 30 років становить лише 0,03 мм/рік. Виходячи з цього розрахунку, допуск на корозію після 50 років глибоководної служби все ще набагато менший за проектну товщину стінки.
● Стирання від піску та пилу (120 м/с):Відповідно до стандарту ISO 5890:2012, при впливі на поверхню ущільнювача високошвидкісного піску та пилу зі швидкістю 120 м/с протягом 10 000 годин глибина пошкодження поверхні ущільнення становить ≤8 мкм. Це особливо важливо для пустельних районів або морських платформ із високошвидкісними вітрами, насиченими піском.

Технологія інтелектуального попередження

Продукт об’єднує дві інтелектуальні технології, які допомагають користувачам завчасно виявляти потенційні проблеми та запобігати нещасним випадкам.

Наноцирконієвий індикаторний шар зносу:Шар наноцирконієвого композитного матеріалу вбудовано в ущільнювальну поверхню, колір якого відрізняється від основного матеріалу. Коли ущільнювальна поверхня зношується до товщини менше 0,1 мм після тривалого використання, цей індикаторний шар стає відкритим і дає видиме попередження про зміну кольору. Польові оператори можуть швидко оцінити стан ущільнення фланців без професійного випробувального обладнання, що значно знижує ризик раптового витоку.

Замикання подвійного конічного отвору для попереднього натягу:У традиційних круглих отворах для болтів контактна напруга між болтом і стінкою отвору різко змінюється під впливом коливань тиску, що призводить до швидкого ослаблення попереднього натягу. Дані випробувань показують, що за умов коливання тиску 35 МПа ослаблення попереднього навантаження традиційних конструкцій становить ≥20%. Навпаки, виріб має подвійний конічний отвір під болт. Після затягування болт створює ефект самозамикання з конічною поверхнею, і за тих же умов ослаблення попереднього натягу становить ≤5%.

Матеріал і процес

Вибір матеріалу та процес виготовлення сталевих плоских фланців є основою його провідної продуктивності.

Високовуглецева сталь з градієнтним гартом:Традиційне повне гартування фланців призводить до надмірної різниці твердості між поверхнею та серцевиною, схильної до розтріскування. Технологія градієнтного гартування точно контролює швидкість нагрівання та охолодження, створюючи поступовий розподіл твердості від зовнішньої до внутрішньої сторони фланця – висока твердість поверхні для зносостійкості, висока в’язкість серцевини для стійкості до ударів. Цей процес дозволяє фланцю зберігати високу міцність, одночасно володіючи відмінною ударною в'язкістю при низьких температурах (89 Дж при -70°C).

Біонічна стільникова структура:Натхненна шестикутною стільниковою геометрією вуликів, ця структура значно збільшує жорсткість фланця на вигин без збільшення ваги. Порівняно з традиційними суцільними фланцями, стільникова структура зменшує використання матеріалу, одночасно досягаючи вищого модуля пружності через опору ребер. Аналіз кінцевих елементів підтверджує, що міцність на вигин цієї конструкції на 65% вища, ніж міцність суцільного фланця такої ж ваги.

Вбудоване підсилювальне кільце з титанового сплаву:Підсилювальне кільце з титанового сплаву Ti-6Al-4V попередньо розміщується на горловині фланця, місці, яке найбільш схильне до концентрації напруги. Цей сплав має межу текучості до 1250 МПа і щільність лише на 60% від густини сталі. Підсилювальне кільце з'єднується з основним матеріалом за допомогою посадки з натягом. Під час випробувань тиском на розрив він ефективно обмежує пластичну деформацію горловини, підвищуючи тиск розриву фланця DN300 із традиційного ≤15 МПа до 42 МПа.

Посібник із встановлення та обслуговування

Правильне встановлення та технічне обслуговування можуть ще більше підвищити продуктивність продукту.

1. Вибір прокладки:Цей продукт має конструкцію повної ущільнювальної поверхні, і його слід використовувати з повною прокладкою, яка покриває всю ущільнювальну поверхню та має отвори для болтів. Рекомендуються спіральні прокладки з внутрішнім і зовнішнім кільцями або армовані графітові прокладки. Категорично забороняється безпосередньо прикручувати фланець, що виступає на всю площу, до фланця, що виступає.
2. Попереднє натяг болта:Завдяки конструкції отвору для болта з подвійним конусом рекомендується використовувати гідравлічний динамометричний ключ для триетапного попереднього поперечного натягу відповідно до стандарту ASME PCC-1. Цільове попереднє натягування розраховується на основі номінального тиску та специфікацій болта, як правило, 50-70% межі текучості болта.
3. Регулярний огляд:Перевіряйте зміну кольору ущільнювальної поверхні (індикаторний шар наноцирконію) кожні 6 місяців. Якщо спостерігається зміна кольору, негайно заплануйте заміну. Одночасно використовуйте динамометричний ключ для вибіркової перевірки залишкового попереднього натягу болта; якщо затухання перевищує 10%, потрібне повторне затягування.
4. Операція заміни:Оскільки фланець легший за традиційні вироби, а подвійні конічні отвори для болтів полегшують вирівнювання, час однієї заміни становить лише 2,5 години (традиційні фланці займають 8 годин). Під час заміни прокладку та болти/гайки також слід замінити одночасно.

Поля застосування

Завдяки здатності витримувати надвисокий тиск і адаптованості до екстремальних умов, сталеві плоскі фланці широко використовуються в таких сценаріях:

● Насосний трубопровід для гідророзриву сланцевого газу:Тиск під час проведення гідророзриву зазвичай досягає 35-70 МПа, а пульсація тиску сильна. Цей продукт має термін служби циклічної втоми 20 000 циклів (при 35 МПа), що значно перевищує тисячі циклів тиску, необхідних під час однієї фази гідророзриву в свердловині зі сланцевого газу.
● Устьове обладнання глибоководної бурової платформи:На глибині 5000 м зовнішній гідростатичний тиск становить близько 50 МПа, тоді як внутрішній він також повинен витримувати тиск нафти та газу. Стійкість до корозії 0,03 мм/рік, еквівалентна швидкості корозії протягом 30 років, гарантує, що фланець не потребує заміни протягом усього терміну служби.
● Надзвичайно глибока система захисту від викидів:Лінії керування BOP мають надзвичайно високі вимоги до надійності ущільнення; швидкість витоку ≤10⁻⁵ мбар·л/с відповідає мінімальним вимогам до витоку стандарту API 16A для труб противибухових превенторів.
● Полярна низькотемпературна передача природного газу:Ударна в'язкість 89 Дж при -70°C значно перевищує вимоги до низькотемпературної в'язкості для будівництва трубопроводів у полярному колі (зазвичай ≥27 Дж).
● Різдвяна ялинкова система морських нафтових родовищ:Відповідає додатковим вимогам до тестування фланців для газу надвисокого тиску в специфікації API 6A PSL 3G.

Сертифікація та гарантія якості

Продукт пройшов сертифікацію API 6A PSL 3G. API 6A є основною специфікацією для гирлового обладнання та новорічних ялинок у нафтовій і газовій промисловості, що застосовується до 14 категорій обладнання, включаючи клапани, фланці та підвіски. Рівні специфікацій продукту збільшуються з PSL 1 до PSL 4, причому PSL 3G є додатковим рівнем, який додає вимоги до пневматичних випробувань на додаток до PSL 3, застосовних до сценаріїв надвисокого тиску з ризиками середнього газу.

Власна фабрика Longan здійснює контроль якості повного процесу від вхідної перевірки сировини до виходу готової продукції. Кожен фланець постачається з відстежуваними сертифікатами матеріалів, записами кривих термообробки, звітами про перевірку розмірів і звітами про гідростатичні/пневматичні випробування. Міжнародні покупці можуть перевірити хід виробництва та перевірити дані онлайн, використовуючи номер замовлення.

Налаштування та постачання

Лонган знаходиться за адресою № 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, Zhejiang Province. Використовуючи високоякісну сировину з нержавіючої сталі від Tsingshan Holding Group у поєднанні з власними потужними можливостями кування, термічної обробки та механічної обробки, компанія сформувала повну виробничу систему. Компанія підтримує такі варіанти налаштування:

● Налаштування розміру:Нестандартні розміри, спеціальні показники тиску.
● Приватне маркування:Лазерне маркування, дизайн упаковки.
● Масове виробництво:Гнучка мінімальна кількість замовлення.

Міжнародні покупці можуть надіслати технічні вимоги відділу продажів, щоб отримати безкоштовні зразки (стягується плата за транспортування) і професійну консультацію щодо вибору від команди виробників. Для клієнтів, які вперше співпрацюють, Longan надає послуги стороннього інспекційного агентства, яке спостерігає за тестуванням, щоб переконатися, що продуктивність продукту відповідає вимогам перед організацією відвантаження.

FAQ

З: До якого рівня специфікації продукту належить продукт у стандарті API 6A?
A: Цей продукт пройшов сертифікацію API 6A PSL 3G. API 6A поділяє рівні специфікації продукту на PSL 1, PSL 2, PSL 3, PSL 3G і PSL 4. PSL 3G вимагає, щоб продукт відповідав усім вимогам PSL 3 і проходив додаткові пневматичні випробування (зазвичай у 1,5 рази перевищує номінальний тиск), а також вимагає суворішого неруйнівного тестування та відстеження матеріалу. Цей рівень спеціально розроблений для сценаріїв надвисокого тиску з ризиком витоку газу.

З: Які вимоги до встановлення продукту?
Відповідь: Під час монтажу слід звернути увагу на наступні моменти: По-перше, необхідно використовувати прокладку, що покриває всю ущільнювальну поверхню та має отвори для болтів. По-друге, фланець з повною торцевою стороною не можна безпосередньо кріпити болтами до фланця з виступаючою стороною; якщо система має рельєфні торцеві фланці, їх необхідно замінити на суцільні фланці або використовувані прокладки адаптера. По-третє, крутний момент слід застосовувати відповідно до стандартів ASME B16.5, використовуючи конструкцію подвійного конічного отвору для болта з динамометричним ключем у перехресному порядку, ступінчасте рівномірне попереднє натягування. Болти слід повторно затягнути через 24 години після початкової експлуатації.

Q: Яка стійкість до корозії сталевих плоских фланців?
Відповідь: У морському середовищі на глибині 5000 метрів, відповідно до стандартних випробувань ASTM G111-97, еквівалентна швидкість корозії за 30 років становить лише 0,03 мм/рік. Виходячи з цього розрахунку, глибина корозії після 50 років глибоководної служби не перевищує 0,05 мм, що набагато менше, ніж розрахункова допустима корозія фланця (зазвичай 3 мм). Ця продуктивність пояснюється щільним поверхневим шаром високовуглецевої сталі з градієнтним гартом і додатковим антикорозійним покриттям поверхні (таким як гаряче цинкування, епоксидне покриття).

Q: Який процес постачання продукту Longan?
Відповідь: Компанія Longan розташована в Лонгвані, Веньчжоу, використовуючи переваги Tsingshan Holding Group у сировині та власні можливості кування та механічної обробки для формування повної виробничої системи. Товари стандартного розміру є в наявності та можуть бути відправлені протягом 3 робочих днів; Термін виготовлення виробів на замовлення зазвичай становить 15-30 днів залежно від складності. Міжнародні покупці можуть надсилати вимоги щодо розміру на адресу sales@longanflanges.com, щоб отримати безкоштовні зразки (комісія за зразки повертається) і професійну консультацію від команди виробників. Компанія підтримує налаштування розміру, приватне маркування та масове виробництво, допомагаючи покупцям зменшити ризики закупівлі та загальні витрати.

З: Як можна перевірити фактичні дані про продуктивність продукту?
Відповідь: Компанія Longan запрошує клієнтів або сторонні інспекційні агентства стати свідками випробувань продуктивності на заводі. Фабрика оснащена 3000-тонною випробувальною машиною під тиском, стендом для випробувань на циклічну втому, випробувальним пристроєм для низькотемпературного удару -80 °C і глибоководною камерою моделювання корозії під високим тиском. Клієнти можуть замовити випробування зразків тиском на розрив, циклічні випробування на втому або випробування в екстремальних умовах; протоколи випробувань видає внутрішня лабораторія з кваліфікацією CNAS.
