Розуміння роліФланецьу галузі промислового застосування: вичерпний посібник

Як важлива частина системи трубопроводів, фланці відіграють важливу роль у з’єднанні труб, клапанів, насосів та іншого обладнання. Продукти використовуються в нафтогазових, хімічних або водоочисних установках і в цих місцях.

Що таке aФланець?

Фланці - це фланці або гребені, які використовуються для з'єднання труб, фітингів або механізмів. Фланці кріпляться болтами або зварюються, щоб утворити міцне з’єднання для легкого складання, розбирання та перевірки. Фланці бувають різних форм і розмірів, щоб витримувати різні тиски, температури та умови навколишнього середовища. Стандартизуючи з’єднання, фланці сприяють взаємодії між системами, тим самим зменшуючи час простою та витрати на обслуговування.

Основні параметри фланців

Розмір: відноситься до номінального розміру труби (NPS) або діаметра, який повинен відповідати підключеним компонентам.

Номінальний тиск: вказує на максимальний тиск, який може витримати фланець, зазвичай класифікується відповідно до таких стандартів, як ANSI/ASME (наприклад, клас 150, клас 300, клас 600).

Матеріали: Зазвичай використовувані матеріали включають вуглецеву сталь, нержавіючу сталь, леговану сталь і кольорові метали, такі як латунь або мідь, які вибираються за їх стійкістю до корозії та міцністю.

Типи поверхонь: до них належать плоскі поверхні (FF), рельєфні поверхні (RF) і кільцеві з’єднання (RTJ), які впливають на ефективність ущільнення.

Схема отворів для болтів: кількість і діаметр отворів для болтів, які є критичними для вирівнювання та затягування.

Стандарти: відповідність міжнародним стандартам, таким як ANSI, ASME, DIN або JIS, забезпечує сумісність і безпеку.

Детальна таблиця параметрів продукту

Параметр	опис	Загальні цінності
Номінальний розмір	Діаметр трубного з'єднання	Від 1/2" до 24" (або більше)
Клас тиску	Номінальний максимальний тиск	Клас 150, 300, 600, 900, 1500, 2500
Клас матеріалу	Тип використовуваного матеріалу	A105 (вуглецева сталь), SS304 (нержавіюча сталь), сплав 20
Тип обличчя	Дизайн поверхні для ущільнення прокладки	Рельєфна грань (RF), плоска грань (FF), з’єднання кільцевого типу (RTJ)
Діаметр кола болта	Діаметр кола отвору під болт	Залежить від розміру та класу (наприклад, 3,5" для 2" класу 150)
Стандарти	Керівні специфікації	ANSI/ASME B16.5, DIN 2527, JIS B2220

Типи фланців

Фланці класифікуються на основі їх конструкції та застосування. Ось найпоширеніші види:

Фланець привареної шиї:Має довгу конічну втулку для додатків із високим навантаженням, ідеально підходить для систем високого тиску.
Насувний фланець:Легко встановлюється шляхом ковзання по трубі та зварювання, підходить для середовищ низького тиску.
Глухий фланець:Використовується для герметизації кінця системи трубопроводів, що дозволяє в майбутньому розширити або перевірити.
Фланець з розеткою:Забезпечує плавний потік і високу міцність, зазвичай використовується в малорозмірних трубопроводах.
Різьбовий фланець:Прикручується до труб без зварювання, ідеально підходить для безпечних систем або систем низького тиску.
Нахильний фланець:Поєднується з заглушкою для легкого вирівнювання, ідеально підходить для систем, які потребують частого розбирання.

View as

S32168 Фланець з нержавіючої сталі

Фланець з нержавіючої сталі S32168 має межу текучості >150 МПа при 600 °C. Після зварювання при високих температурах 425-815°C ризик міжкристалітної корозії дуже низький і пройшов суворі експериментальні випробування. Високотемпературна герметизація більш надійна. Цей продукт не боїться сенсибілізації. Вибір фланця Longan – це рівноцінно вибору безпеки, надійності, сервісу та спокою!

Переглянути більше >> Надіслати запит >>

Фланець з нержавіючої сталі 316

Фланець з нержавіючої сталі 316, вироблений компанією Longan, широко використовується у виробництві обладнання та компонентів, які вимагають стійкості до корозії та формування. Виріб підтримується елементами з молібдену, має тривалий термін служби в екстремальних умовах роботи та має дуже високу вартість. Будь ласка, будьте впевнені, купуйте та оформляйте замовлення!

Переглянути більше >> Надіслати запит >>

Фланець з нержавіючої сталі 304

Фланець з нержавіючої сталі 304 є відносно універсальним фланцем, який широко використовується у виробництві обладнання та компонентів, які вимагають стійкості до корозії та формування. Фланець з нержавіючої сталі 304 виробництва Longan Flange містить понад 18% хрому та понад 8% нікелю, тому він має чудову стійкість до корозії. Він має гарну стійкість до окислення, відновлення, кислих і лужних середовищ, може стабільно працювати протягом тривалого часу в різних середовищах, і не легко піддається іржі та корозії.

Переглянути більше >> Надіслати запит >>

304 Плоский зварювальний фланець

Longan є підприємством Веньчжоу, що спеціалізується на виробництві плоских зварювальних фланців. Ми маємо майже 15-річний досвід у виробництві 304 плоских зварювальних фланців, які є професійними та надійними. Ми забезпечуємо цілодобову гарантію доставки, а стандарти продукції є надійними. Приходьте і зв'яжіться з нами

Переглянути більше >> Надіслати запит >>

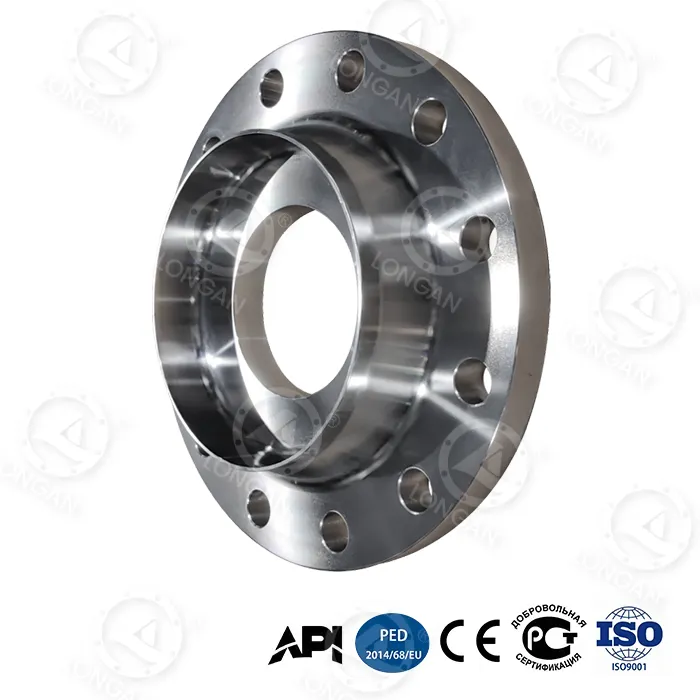

Нестандартний фланець з нержавіючої сталі

Чи часто ми стикаємося з кількома проблемами під час покупки? Турбуєтеся про вихід з ладу ущільнення нестандартних фланців з нержавіючої сталі? Турбуєтеся про відмову від невеликих партійних замовлень? Креслення особливі, але ви не можете знайти відповідного постачальника? Турбує збій ущільнення нестандартних фланців? Відмова від дрібносерійних замовлень? Longan Flange ідеально вирішує цю дилему, забезпечуючи тристоронні відео випробування тиском, чіткий запит щодо мінімального обсягу замовлення в режимі реального часу та аналіз налаштувань швидкої відповіді протягом 72 годин.

Переглянути більше >> Надіслати запит >>

Різьбовий фланець високого тиску

Різьбові фланці високого тиску зазвичай використовуються в системах нагнітання хімікатів під високим тиском, пристроях гирла нафтових і газових свердловин, випробувальних стендах, трубопроводах контрольно-вимірювального обладнання, байпасі високого тиску електростанції та інших ключових точках з’єднання, які повинні витримувати екстремальний тиск. Стандартні різьбові фланці горловини високого тиску виробництва Longan мають повну сертифікацію матеріалів. Кожна партія продуктів надає звіт про матеріал EN 10204 3.1 / 3.2 або ASTM A961/A105 (MTC/MTR), різні фактичні вимірювання, щоб переконатися, що характеристики матеріалу відповідають стандартам.
