Фланець

Розуміння роліФланецьу галузі промислового застосування: вичерпний посібник

Як важлива частина системи трубопроводів, фланці відіграють важливу роль у з’єднанні труб, клапанів, насосів та іншого обладнання. Продукти використовуються в нафтогазових, хімічних або водоочисних установках і в цих місцях.

Що таке aФланець?

Фланці - це фланці або гребені, які використовуються для з'єднання труб, фітингів або механізмів. Фланці кріпляться болтами або зварюються, щоб утворити міцне з’єднання для легкого складання, розбирання та перевірки. Фланці бувають різних форм і розмірів, щоб витримувати різні тиски, температури та умови навколишнього середовища. Стандартизуючи з’єднання, фланці сприяють взаємодії між системами, тим самим зменшуючи час простою та витрати на обслуговування.

Основні параметри фланців

Розмір: відноситься до номінального розміру труби (NPS) або діаметра, який повинен відповідати підключеним компонентам.

Номінальний тиск: вказує на максимальний тиск, який може витримати фланець, зазвичай класифікується відповідно до таких стандартів, як ANSI/ASME (наприклад, клас 150, клас 300, клас 600).

Матеріали: Зазвичай використовувані матеріали включають вуглецеву сталь, нержавіючу сталь, леговану сталь і кольорові метали, такі як латунь або мідь, які вибираються за їх стійкістю до корозії та міцністю.

Типи поверхонь: до них належать плоскі поверхні (FF), рельєфні поверхні (RF) і кільцеві з’єднання (RTJ), які впливають на ефективність ущільнення.

Схема отворів для болтів: кількість і діаметр отворів для болтів, які є критичними для вирівнювання та затягування.

Стандарти: відповідність міжнародним стандартам, таким як ANSI, ASME, DIN або JIS, забезпечує сумісність і безпеку.

Детальна таблиця параметрів продукту

Параметр	опис	Загальні цінності
Номінальний розмір	Діаметр трубного з'єднання	Від 1/2" до 24" (або більше)
Клас тиску	Номінальний максимальний тиск	Клас 150, 300, 600, 900, 1500, 2500
Клас матеріалу	Тип використовуваного матеріалу	A105 (вуглецева сталь), SS304 (нержавіюча сталь), сплав 20
Тип обличчя	Дизайн поверхні для ущільнення прокладки	Рельєфна грань (RF), плоска грань (FF), з’єднання кільцевого типу (RTJ)
Діаметр кола болта	Діаметр кола отвору під болт	Залежить від розміру та класу (наприклад, 3,5" для 2" класу 150)
Стандарти	Керівні специфікації	ANSI/ASME B16.5, DIN 2527, JIS B2220

Типи фланців

Фланці класифікуються на основі їх конструкції та застосування. Ось найпоширеніші види:

Фланець привареної шиї:Має довгу конічну втулку для додатків із високим навантаженням, ідеально підходить для систем високого тиску.
Насувний фланець:Легко встановлюється шляхом ковзання по трубі та зварювання, підходить для середовищ низького тиску.
Глухий фланець:Використовується для герметизації кінця системи трубопроводів, що дозволяє в майбутньому розширити або перевірити.
Фланець з розеткою:Забезпечує плавний потік і високу міцність, зазвичай використовується в малорозмірних трубопроводах.
Різьбовий фланець:Прикручується до труб без зварювання, ідеально підходить для безпечних систем або систем низького тиску.
Нахильний фланець:Поєднується з заглушкою для легкого вирівнювання, ідеально підходить для систем, які потребують частого розбирання.

View as

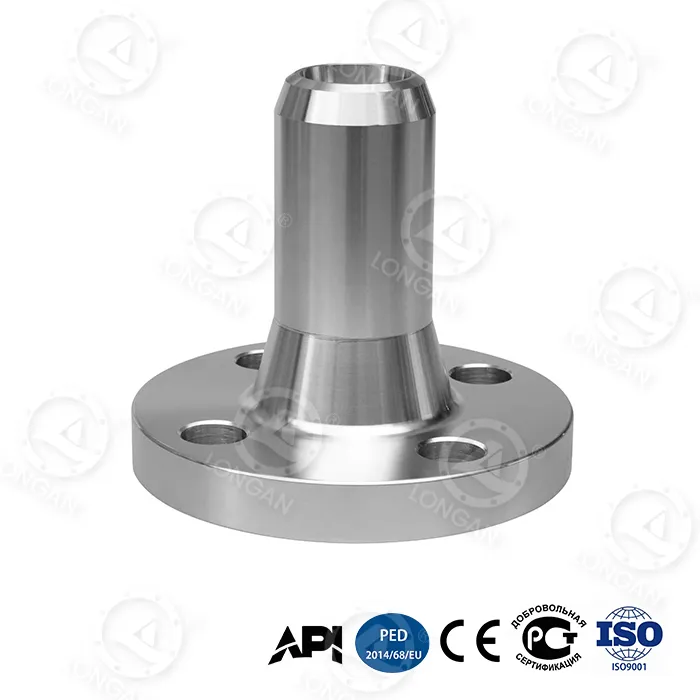

Фланці з довгим швом

Фланці з подовженою приварною шийкою значно покращили корозійну стійкість у хлоридних середовищах завдяки вмісту молібдену ≥2,1%, відповідають стандартам ASME B16.5 і охоплюють тиск від 150 до 2500. У порівнянні з 304 фланцями, випробування на сольовий туман було перевірено протягом 1000 годин, а термін служби можна збільшити на 300%, зменшивши ризики витоку та витрати на обслуговування. Підходить для суворих сценаріїв, таких як опріснення морської води, хімічна промисловість і фармацевтика, може надаватися сертифікація матеріалів ASTM A182 (MTR) і сертифікація третьої сторони (NACE/PED).

Переглянути більше >> Надіслати запит >>

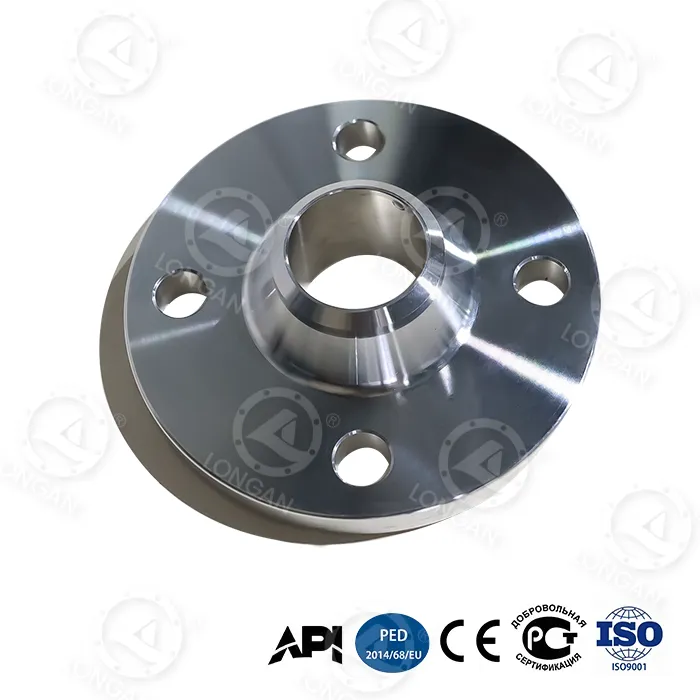

316 Фланець для стикового зварювання

Високоякісні фланці з стиковим зварюванням 316 можуть забезпечити чудову стійкість до корозії в хлоридних середовищах. Компанія Longan виробляє повний асортимент із 316 фланців з номінальним тиском від 150 до 2500 і розмірами від 1/2 дюйма до 24 дюймів. Ми сертифіковані MTR, маємо достатню пропозицію та швидку доставку. Натисніть тут, щоб запитати ціну зараз!

Переглянути більше >> Надіслати запит >>

Фланець високого тиску

Ви можете бути впевнені, купуючи фланець високого тиску на нашому заводі. Компанія Longan пропонує рішення для фланців інженерного рівня для усунення несправностей ущільнень під високим тиском, що охоплюють нержавіючу сталь/вуглецеву сталь/леговану сталь тощо, відповідають стандартам DINA, SME, API, а також забезпечують калькулятор тиску + 72 години екстреної заміни, а також безкоштовні послуги діагностики системи. Приходьте і зв'яжіться з нами.

Переглянути більше >> Надіслати запит >>

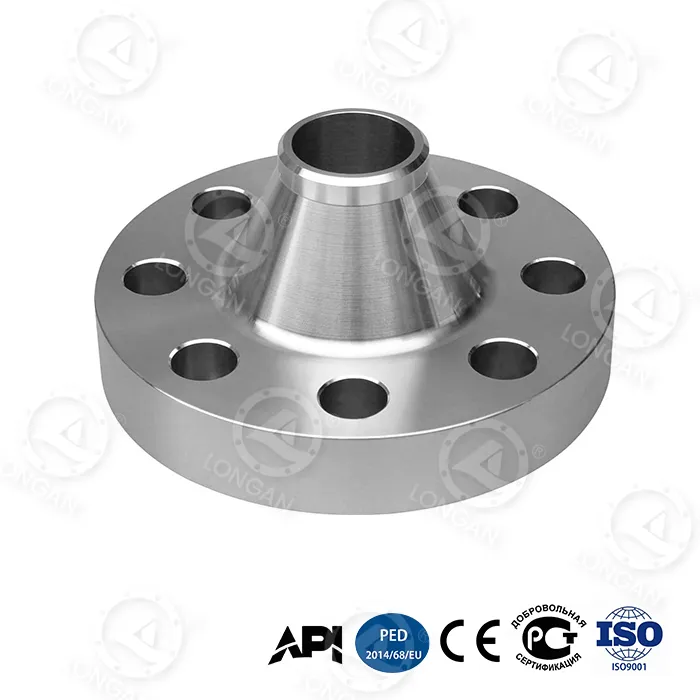

Сталевий фланець високого тиску

Longan Flange є виробником сталевих фланців високого тиску з сертифікацією ISO 9001, що забезпечує індивідуальні рівні тиску PN100~PN800, матеріали ASTM A105/A182 F316L, 30-річну гарантію на стійкість до корозії та 72-годинну доставку по всьому світу. Безкоштовні технічні консультації та інші послуги, які допоможуть вам покращити послуги ущільнення.

Переглянути більше >> Надіслати запит >>

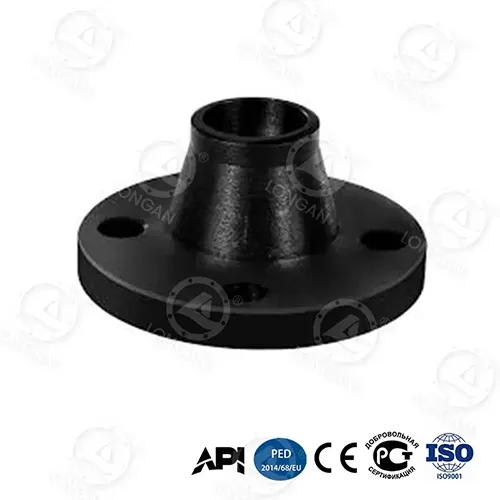

Фланець високого тиску з вуглецевої сталі

Ядро фланця високого тиску з вуглецевої сталі наступне: життєвий цикл: 25 років + (швидкість корозії <0,1 мм/рік, антикорозійне середовище класу C3), необхідний граничний тиск до PN100 (10 МПа) Максимальний тиск розриву може становити ≥85 МПа (фактичне вимірювання третьої сторони SGS), швидкість витоку ущільнення: <10⁻⁶ мбар·л/с (стандарт класу ISO 5208 A) Температурна адаптація: -29 ℃ ~ 425 ℃ (низькотемпературна ударна в'язкість ≥27 Дж)

Переглянути більше >> Надіслати запит >>

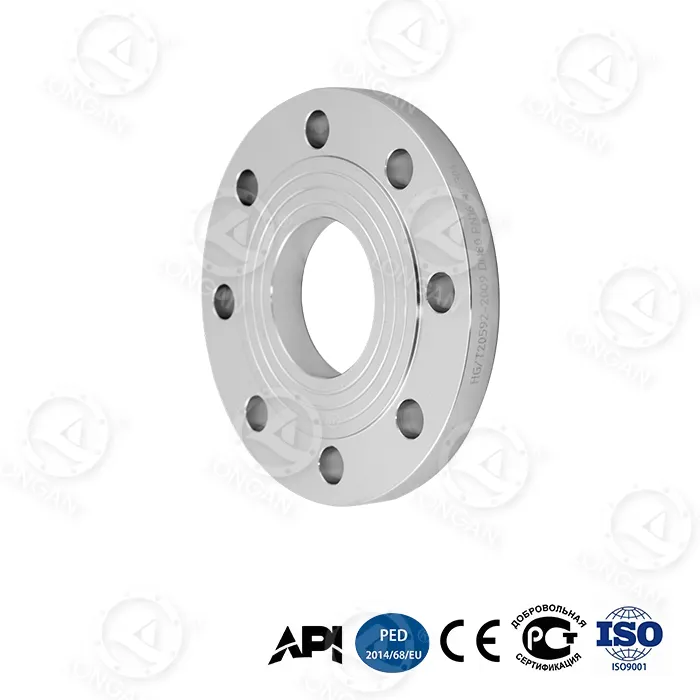

Плоский зварювальний піднятий торцевий фланець

Плоскі зварні рельєфні фланці широко використовуються в транспортуванні нафти та газу, фармацевтичних чистих системах і групах клапанів на електростанціях. Фланці, вироблені компанією Longan, відомі своєю репутацією «1 фланець = 3 сертифікати». Відстеження матеріалу, цілісність тиску та цифрове керування продуктом є нашими перевагами. Ви можете сміливо звертатися до нас!

Переглянути більше >> Надіслати запит >>
