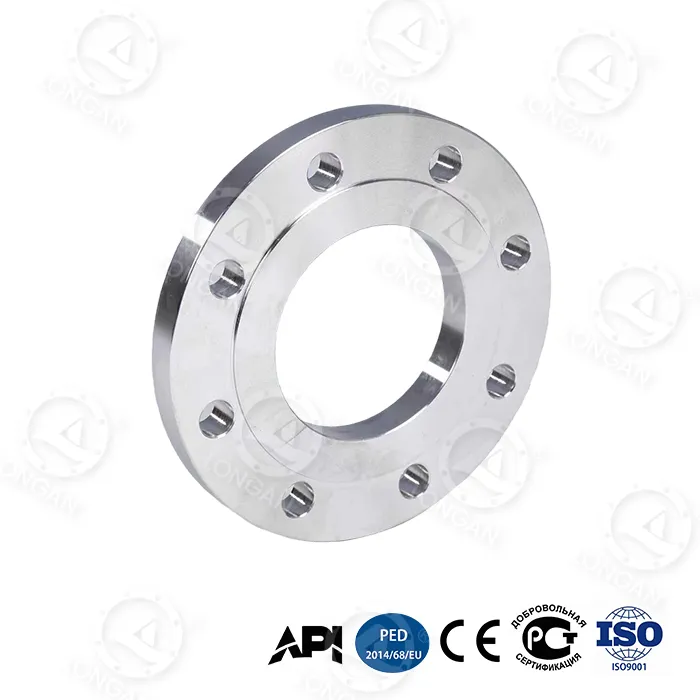

Як плоский зварювальний фланець 304 з гладкою поверхнею запобігає витокам?

Короткий зміст статті:Плоский зварювальний фланець 304 з гладкою поверхнею допомагає створити надійне з'єднання труби, коли його ущільнювальна поверхня, прокладка, розміри та умови монтажу правильно підібрані. Компанія Wenzhou Longan Flange Co., Ltd. виробляє промислові фланці за допомогою власних можливостей кування, механічної обробки та тестування. У цій статті ми пояснюємо, як якість торця фланця, вибір матеріалу, точність розмірів і методи встановлення взаємодіють разом, щоб зменшити ризик витоку в промислових трубопровідних системах.

Зміст

• Що викликає витік у фланцевому з'єднанні?
• Як гладке обличчя допомагає запобігти протіканню?
• Як підібрати прокладку до фланця?
• Чому розміри та номінальний тиск важливі?
• Як покупці можуть перевірити якість фланців?
• Де використовуються гладкі торцеві фланці 304?
• Часті запитання

Що викликає витік у фланцевому з'єднанні?

Витік фланця рідко зводиться лише до одного фактора. Згідно з нашим досвідом, з’єднання слід розглядати як повну збірку, включаючи поверхні фланців, прокладку, болти, вирівнювання труб та умови експлуатації. Фланець, виготовлений відповідно до номінального розміру, все ще може протікати, якщо його ущільнювальна поверхня пошкоджена або прокладка не підходить для технологічної рідини. При оцінці aПлоский приварний фланець 304 гладка грань, ми рекомендуємо перевірити такі можливі причини перед установкою:

• Нерівномірні ущільнювальні поверхні:Викривлення, подряпини, вм’ятини або надмірні нерівності поверхні можуть перешкоджати рівномірному контакту прокладки.
• Неправильний вибір прокладки:Прокладка, яка не витримує рідини, температури чи тиску, може зіпсуватися або втратити свою герметичність.
• Невідповідність трубопроводу:Надмірне навантаження на трубу або погане центрування можуть створити нерівномірне навантаження на фланцеве з’єднання.
• Нерівномірне навантаження болта:Неправильна послідовність затягування або нерівне навантаження на болти можуть зменшити стиснення прокладки в певних областях.
• Невідповідні умови експлуатації:Коливання тиску, циклічне перегрівання, вібрація та корозія можуть вплинути на довгострокову цілісність з’єднання.

Виявлення цих ризиків на ранній стадії допомагає групам із закупівель та інженерам-проектувальникам визначити правильні виробничі допуски та вимоги до встановлення замість того, щоб покладатися лише на матеріал фланців.

Як гладке обличчя допомагає запобігти протіканню?

Гладка поверхня ущільнення забезпечує контактну поверхню для прокладки між двома з’єднаними компонентами. Коли геометрія обличчя та обробка поверхні відповідають зазначеним вимогам, прокладка може стискатися більш послідовно та заповнювати невеликі нерівності поверхні. Це допомагає зменшити потенційні шляхи витоку через з’єднання. Однак гладкість не означає автоматично герметичність. Відповідна обробка поверхні залежить від матеріалу прокладки, конструкції фланця, відповідного стандарту та умов експлуатації. Надмірно шорстка поверхня може перешкоджати контакту прокладки, тоді як невідповідна обробка або пошкоджена поверхня також можуть порушити герметичність. Для плоского зварювального фланця 304 з гладкою поверхнею покупці повинні підтвердити три важливі характеристики:

• Плоскість обличчя:Поверхня ущільнення повинна залишатися в межах допуску розмірів, зазначеного в затвердженому кресленні або застосовному стандарті.
• Шорсткість поверхні:Необхідне покриття має відповідати рекомендаціям виробника прокладки та специфікації фланця.
• Стан поверхні:Готову поверхню слід оглянути на наявність видимих ​​подряпин, вм’ятин, корозії та дефектів обробки, які можуть вплинути на контакт прокладки.

Wenzhou Longan Flange Co., Ltd. займається куванням і механічною обробкою всередині компанії, що дозволяє керувати виробничими вимогами на кількох етапах виробництва. Для проектів із суворими вимогами до герметизації покупці повинні вказати необхідні значення площинності та шорсткості перед виробництвом і вимагати протоколи перевірки для перевірки відповідності.

Як підібрати прокладку до фланця?

Прокладка є важливою частиною системи ущільнення. Навіть правильно оброблений фланець може протікати в поєднанні з прокладкою, яка несумісна з технологічним середовищем або не здатна підтримувати достатній тиск в робочих умовах. Перш ніж замовляти фланцевий вузол, ми рекомендуємо узгодити наступні деталі з інженером-проектувальником або постачальником прокладки:

• Сумісність рідин:Перевірте стійкість до технологічної рідини, хімікатів для чищення та інших речовин, які можуть контактувати з прокладкою.
• Діапазон температур:Перевірте як нормальну робочу температуру, так і передбачувані відхилення температури.
• Умови тиску:Переконайтеся, що прокладка підходить для зазначеного робочого тиску та коливань тиску.
• Розміри прокладки:Перевірте внутрішній діаметр, зовнішній діаметр, товщину та необхідну площу контакту.
• Облицювання фланців:Переконайтеся, що дизайн прокладки сумісний із зазначеною гладкою або плоскою поверхнею ущільнення.

Термін «гладка поверхня» повинен бути підтверджений кресленням і відповідним стандартом фланців. Різні стандарти та виробники можуть використовувати різну термінологію облицювання, тому покупці не повинні вважати, що кожна плоска поверхня має однакові розміри або вимоги до ущільнення.

Чому розміри та номінальний тиск важливі?

Точність розмірів впливає як на збірку, так і на продуктивність ущільнення. Неправильна відстань між отворами для болтів може ускладнити встановлення, тоді як товщина фланця або геометрія облицювання, яка відрізняється від затвердженої конструкції, може вплинути на навантаження на з’єднання. Номінальний тиск також вимагає пильної уваги. Фланець із нержавіючої сталі 304 автоматично не підходить для кожного тиску чи температури. Його допустимі умови експлуатації залежать від застосовного стандарту, розміру, конструкції, властивостей матеріалу та робочої температури. У таблиці нижче наведено основні характеристики, які варто перевірити перед покупкою.

Специфікація	Що перевірити	Значення для запобігання витоку
Клас матеріалу	304 нержавіюча сталь і зазначений стандарт матеріалу	Підтримує придатність матеріалу та стійкість до корозії
Номінальний розмір	DN або NPS, отвір і розміри сполучної труби	Допомагає забезпечити правильну посадку та вирівнювання
Герметизація обличчя	Тип грані, площинність і задана шорсткість поверхні	Підтримує послідовний контакт прокладки
Візерунок з отворами для болтів	Діаметр кола болта, кількість отворів і діаметр отворів	Допомагає досягти правильного складання та завантаження болтів
Тиск і температура	Розрахункові умови та відповідний номінальний тиск	Допомагає запобігти використанню за межами номінальних умов фланця
Вимоги до прокладки	Матеріал, розміри та межі експлуатації	Допомагає зберегти герметичність за реальних умов експлуатації
Протоколи перевірок	Сертифікати матеріалів та результати перевірки розмірів	Надає доказ того, що поставлений продукт відповідає специфікації

Для нестандартних проектів компанія Wenzhou Longan Flange Co., Ltd. пропонує індивідуальне виготовлення фланців і послуги OEM. Надання затвердженого креслення та повних робочих умов на етапі пропозиції допомагає зменшити прогалини в специфікаціях і уникнути дорогих змін після виробництва.

Як покупці можуть перевірити якість фланців?

Перевірки якості повинні охоплювати матеріал, механічну обробку, розміри та можливість відстеження, а не зосереджуватися лише на кінцевому зовнішньому вигляді. У Wenzhou Longan Flange Co., Ltd. наші виробничі можливості включають кування, механічну обробку та випробування. Онлайн-система ERP компанії підтримує управління виробничими даними від введення сировини до відправлення готової продукції. Для вхідної перевірки або оцінки постачальника ми пропонуємо використовувати такий контрольний список:

• Порівняйте сертифікат матеріалу та ідентифікацію продукту із замовленням на купівлю.
• Виміряйте зовнішній діаметр фланця, товщину, отвір і схему отворів для болтів відповідно до затвердженого креслення.
• Перевірте ущільнювальну поверхню на наявність пошкоджень і перевірте задану площинність і шорсткість за допомогою відповідних методів вимірювання.
• Переконайтеся, що стандарт фланця та номінальний тиск відповідають вимогам проекту.
• Перевірте маркування матеріалів і доступні записи про партії для відстеження.
• Огляньте упаковку, щоб переконатися, що ущільнювальна поверхня захищена під час зберігання та транспортування.

Для вимогливих проектів трубопроводів критерії перевірки повинні бути узгоджені перед початком виробництва. Якщо проект потребує перевірки третьою стороною, позитивної ідентифікації матеріалу або додаткового тестування, ці вимоги мають бути зафіксовані в специфікації закупівлі.

Де використовуються гладкі торцеві фланці 304?

Фланці з нержавіючої сталі 304 використовуються в ряді з’єднань промислових трубопроводів і обладнання, де їх механічні властивості та стійкість до корозії відповідають умовам експлуатації. Типове застосування може включати системи, пов’язані з водою, загальні технологічні трубопроводи, вибране обладнання для харчової промисловості та підключення до комунальних мереж. Придатність завжди слід оцінювати за фактичними умовами експлуатації:

• Водопровідні та комунальні труби:Враховуйте хімічний склад води, температуру, тиск і сумісність прокладок.
• Харчове обладнання:Перевірте вимоги до очищення, специфікації обробки поверхні та відповідні гігієнічні стандарти.
• Загальна хімічна обробка:Уважно перевірте хімічну сумісність, особливо там, де присутні хлориди або агресивні речовини.
• Підключення промислового обладнання:Перевірте сполучні розміри, умови вібрації та доступ до встановлення.

Wenzhou Longan Flange Co., Ltd. виробляє промислові фланці для таких галузей, як нафта і газ, нафтохімічна переробка, виробництво електроенергії та інфраструктура. Відповідний тип фланця та матеріал мають визначатися технічними специфікаціями, а не лише назвою галузі.

Часті запитання

1. Чи може гладка поверхня повністю запобігти витоку фланця?

Ні. Відповідна гладка поверхня допомагає забезпечити послідовний контакт прокладки, але запобігання витоку також залежить від сумісності прокладки, навантаження на болт, центрування, умов експлуатації та правильного встановлення.

2. Яку обробку поверхні слід вказати для гладкого торцевого фланця 304?

Необхідне покриття залежить від стандарту фланця, типу прокладки та специфікації проекту. Покупці повинні вказати необхідну шорсткість і площинність на кресленні та підтвердити відповідний метод перевірки у виробника.

3. Чи підходить нержавіюча сталь 304 для корозійних рідин?

Він підходить для багатьох загальних середовищ, але не для всіх корозійних середовищ. Хлориди та деякі агресивні хімічні речовини можуть спричинити локальну корозію. Перед вибором матеріалу слід переглянути технологічну рідину, концентрацію та робочу температуру.

4. Яка інформація потрібна, щоб замовити плоский приварний фланець 304 з гладкою поверхнею?

Укажіть номінальний розмір, відповідний стандарт, номінальний тиск, клас матеріалу, тип поверхні, кількість, вимоги до доставки та затверджений креслення, якщо є. Включіть у замовлення на купівлю спеціальні вимоги щодо перевірки та відстеження.

5. Чи може Wenzhou Longan Flange Co., Ltd. постачати індивідуальні фланці?

так Компанія виробляє різні типи фланців і надає послуги OEM для індивідуальних, нестандартних продуктів. Можливість виготовлення та терміни виконання залежать від розмірів, матеріалу, креслення та вимог до замовлення.

6. Скільки часу зазвичай займає виробництво фланців?

Заявлений компанією типовий час виробництва становить від двох до чотирьох тижнів, залежно від складності продукту та обсягу роботи. Підтвердьте розклад для конкретного замовлення перед розміщенням замовлення на купівлю.

7. Які документи повинні вимагати покупці для перевірки якості фланців?

Залежно від проекту покупці можуть вимагати сертифікати випробувань матеріалів, звіти про перевірку розмірів, записи щодо відстеження та відповідну документацію щодо системи якості. Будь-яке додаткове випробування або перевірку третьою стороною слід узгодити перед виробництвом.

Запобігання витоку фланця починається з підбору ущільнювальної поверхні, прокладки, матеріалу та розмірів до фактичних умов експлуатації. Плоский зварювальний фланець 304 з гладкою поверхнею може забезпечити надійне з’єднання, коли контролюються виробничі допуски та дотримуються вимог до встановлення. Щоб отримати специфікації продукту або запити щодо індивідуальних фланців, звертайтесяWenzhou Longan Flange Co., Ltd.з вашими кресленнями та вимогами до проекту.
