На водоочисній станції на околиці Шанхаю бригада технічного обслуговування замінює ділянку оцинкованої сталевої труби. Труба прослужила більше десяти років, а оцинковане покриття захистило її від корозії. Бригаді необхідно підключити нову секцію до існуючої системи. У них є два варіанти: з’єднання зварюванням або використання різьбового фланця. Зварювання потребує шліфування оцинкованого покриття, що зробить зону зварювання вразливою до корозії. Для цього також знадобляться дозволи на проведення гарячих робіт і спеціальне обладнання. Різьбовий фланець, навпаки, можна встановити за допомогою простих ручних інструментів, не пошкоджуючи захисне покриття і не потребуючи гарячих робіт. Ось чому системи оцинкованих труб віддають перевагу різьбовим фланцям. Вибір залежить не лише від зручності; мова йде про збереження цілісності антикорозійного захисту та забезпечення довгострокової надійності всієї системи.
Різьбовий фланець - це тип фланця, який приєднується до труби за допомогою гвинтової різьби. Він доступний у різних розмірах і номінальних значеннях тиску для різних застосувань. У системі оцинкованих трубрізьбовий фланецьпропонує ряд переваг перед іншими типами фланців, включаючи фланці з привареною шийкою, фланці, що насуваються, і фланці з нахлестом. У цій статті розглядаються технічні та практичні причини, чому різьбові фланці є кращим вибором для систем оцинкованих труб. Ми розглянемо вплив зварювання на оцинковані покриття, ефективність монтажу різьбових з’єднань, ущільнення різьбових фланців і характеристики матеріалів, які забезпечують сумісність. Ми також надамо детальні специфікації продукту з нашої фабрики у Веньчжоу Longan Flange Co., Ltd.

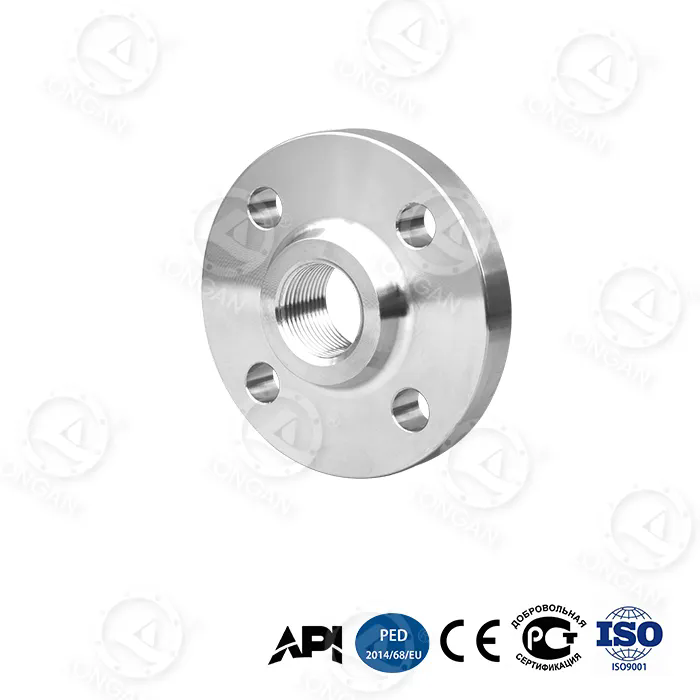

Різьбовий фланець - це тип трубного фланця, який прикріплюється до труби за допомогою гвинтової різьби. Фланець має різьбовий отвір, який відповідає зовнішній різьбі на кінці труби. Для установки фланця на кінець труби нарізають різьблення, а фланець прикручують до труби. Потім фланець закріплюється на місці за допомогою ущільнювального зварного шва або опорного зварного шва, хоча в багатьох системах низького тиску зварювання не потрібне. Різьбове з’єднання забезпечує механічне ущільнення, здатне витримувати помірний тиск і температуру. Різьбові фланці доступні в діапазоні розмірів від 1/2 дюйма до 24 дюймів і в класах тиску від 150 до 2500. Вони зазвичай використовуються в системах очищення води, хімічної обробки та промислових трубопровідних системах, де зварювання не є практичним або бажаним.
Конструкція різьбового фланця проста, але ефективна. Поверхня фланця зазвичай піднята або плоска, залежно від відповідного фланця. Різьбовий отвір оброблено з точним допуском, щоб забезпечити належне прилягання до трубної різьби. Фланець зазвичай виготовляється з кованої сталі, литої сталі або нержавіючої сталі, залежно від застосування. У системі оцинкованих труб різьбовий фланець також оцинкований, щоб відповідати трубі та забезпечити захист від корозії. У таблиці нижче наведено основні компоненти та їхні функції.
| компонент | функція |
| Корпус фланця | Забезпечує структурне з'єднання і сполучну поверхню |
| Різьбовий отвір | Підходить до трубної різьби для створення механічного ущільнення |
| Обличчя фланця | Забезпечує ущільнювальну поверхню для прокладки |
| Отвори під болти | Прикрутіть фланець до відповідного фланця |
| Оцинковане покриття | Забезпечує захист від корозії фланця та з’єднання |
наWenzhou Longan Flange Co., Ltd.наша фабрика виробляє різьбові фланці різних розмірів, номінального тиску та матеріалів. Ми пропонуємо оцинковані різьбові фланці, які спеціально розроблені для використання в системах оцинкованих труб. Наші фланці виготовляються відповідно до міжнародних стандартів, включаючи ANSI B16.5, DIN і JIS, що забезпечує сумісність із широким спектром труб і фітингів.
Оцинкована труба - це сталева труба, покрита шаром цинку для захисту від корозії. Цинкове покриття діє як тимчасовий анод, що означає, що воно піддається корозії переважно на сталь, захищаючи сталь від іржі. Цей захист ефективний до тих пір, поки цинкове покриття залишається неушкодженим. Під час зварювання труби тепло процесу зварювання випалює цинкове покриття в зоні термічного впливу. Це залишає нижню сталь відкритою та вразливою до корозії. Крім того, у процесі зварювання з випаровування цинку можуть утворюватися токсичні пари, які можуть бути небезпечними для зварювальника. У таблиці нижче підсумовано вплив зварювання на оцинковану трубу.
| Ефект | наслідок |
| Вигоріло цинкове покриття | Відкрита сталь вразлива до корозії |
| Зона теплового впливу | Зниження механічних властивостей у зоні зварювання |
| Токсичні пари | Небезпека для здоров'я зварювальників; вимагає вентиляції та ЗІЗ |
| Необхідність повторного покриття | Додаткова праця та матеріали для відновлення захисту від корозії |
| Дозвіл на гарячу роботу | Додаткові процедури безпеки та простої |
Ці ефекти роблять зварювання небажаним варіантом з’єднання оцинкованих труб. Альтернативою є використання механічного з’єднання, яке не потребує тепла. Одним із таких з’єднань є різьбовий фланець. Пригвинчуючи фланець до різьбового кінця труби, цинкове покриття зберігається, а захист системи від корозії залишається незмінним. На нашому заводі ми розуміємо важливість збереження оцинкованого покриття. Наші різьбові фланці розроблені для забезпечення надійного механічного з’єднання без шкоди для цілісності труби.
Встановлення різьбового фланця – це простий механічний процес, який не вимагає нагрівання. Кінець труби нарізається за допомогою верстату для нарізування труб або ручного різьбовдевача. Процес нарізання різьби видаляє невелику кількість матеріалу з кінця труби, але цинкове покриття на решті частини труби залишається недоторканим. Потім фланець пригвинчується до кінця труби з різьбою. Різьба зачеплюється для створення механічного ущільнення. У деяких випадках на різьбу наноситься герметик або стрічка для посилення герметичності. Потім фланець прикручується до відповідного фланця, завершуючи з’єднання. Весь процес можна виконати за допомогою простих ручних інструментів, не потребуючи дозволів на гарячі роботи чи спеціального зварювального обладнання. У таблиці нижче підсумовано етапи встановлення різьбового фланця.
| Крок | Дія | Обладнання |
| 1 | Відріжте трубу потрібної довжини | Труборіз або пила |
| 2 | Закрутіть кінець труби | Машина для нарізування труб або ручна різьбонарізна машина |
| 3 | Очистіть нитки | Дротяна щітка або тканина |
| 4 | Нанесіть різьбовий герметик | Стрічка PTFE або клей для труб |
| 5 | Прикрутіть фланець до труби | Трубний ключ |
| 6 | Затягніть фланець | Трубний ключ |
| 7 | Прикрутіть фланець до відповідного фланця | Гайковий або ударний ключ |
Процес встановлення швидкий, чистий і безпечний. Його можна виконувати в місцях, де заборонена робота з гарячою водою, наприклад у вибухонебезпечних середовищах або в замкнутих просторах. Це також усуває необхідність повторного покриття зони зварювання, що економить час і матеріали. На нашому заводі ми надаємо детальні інструкції зі встановлення наших різьбових фланців, і наша технічна команда готова допомогти з будь-якими запитаннями.
Ефективність ущільнення різьбового фланця залежить від якості зачеплення різьби та використання відповідного герметика для різьби. При правильному встановленні різьбове з’єднання може забезпечити герметичність для помірних тисків і температур. Номінальний тиск різьбового фланця визначається його конструкцією, матеріалом і розміром. Стандартні різьбові фланці доступні в класах тиску від 150 до 2500. У таблиці нижче наведено типові значення тиску та температури для наших різьбових фланців.
| Клас тиску | Максимальний тиск (бар) | Максимальна температура (°C) | Типове застосування |
| 150 клас | 20 | 200 | Вода низького тиску, ОВК |
| 300 клас | 50 | 200 | Вода середнього тиску, технологічний трубопровод |
| 600 клас | 100 | 200 | Вода високого тиску, промислові системи |
| 900 клас | 150 | 200 | Промислове застосування під високим тиском |
| 1500 клас | 250 | 200 | Застосування під дуже високим тиском |
| 2500 клас | 420 | 200 | Екстремальний тиск |
Важливо відзначити, що номінальний тиск різьбового з’єднання, як правило, нижчий, ніж у зварного з’єднання того самого розміру та класу. Це пояснюється тим, що нитки зменшують товщину стінки труби і створюють концентрацію напруги. З цієї причини різьбові фланці зазвичай використовуються в системах із низьким тиском або там, де товщина стінки труби достатня для розміщення різьби. У системі оцинкованих труб номінальний тиск різьбового фланця має відповідати номінальному тиску труби та системи. На нашому заводі ми можемо допомогти з вибором відповідного класу тиску для вашого застосування.
Матеріал різьбового фланця має бути сумісним з матеріалом труби та рідиною, що транспортується. Для систем оцинкованих труб фланець зазвичай виготовляється з оцинкованої сталі, яка відповідає трубі та забезпечує той самий рівень захисту від корозії. За потреби фланець також може бути виготовлений із нержавіючої сталі або інших матеріалів. Технічні характеристики різьбового фланця включають розмір, клас тиску, матеріал, тип різьби та тип поверхні фланця. У наведеній нижче таблиці наведено основні характеристики наших оцинкованих різьбових фланців.
| Специфікація | Опції |
| Розмір | 1/2" до 24" (DN15 до DN600) |
| Клас тиску | 150, 300, 600, 900, 1500, 2500 |
| матеріал | Оцинкована вуглецева сталь, нержавіюча сталь, ковкий чавун |
| Тип різьби | NPT, BSPT, BSPP, Метрика |
| Обличчя фланця | Рельєфна грань (RF), плоска грань (FF), кільцевий суглоб (RTJ) |
| Стандартний | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Покриття | Гаряче оцинковане, електрооцинковане |
Наша фабрика Wenzhou Longan Flange Co., Ltd. виробляє різьбові фланці відповідно до цих та інших специфікацій. Ми можемо налаштувати фланець відповідно до конкретних вимог проекту, включаючи спеціальні розміри, спеціальні матеріали та спеціальні типи різьби. Наш процес контролю якості включає перевірку розмірів, вимірювання різьби та випробування тиском, щоб гарантувати, що кожен фланець відповідає необхідним стандартам.
Вибираючи фланець для системи оцинкованих труб, інженери мають кілька варіантів, включаючи фланці з привареною шийкою, фланці, що насуваються, фланці з нахлестом і різьбові фланці. Кожен вид має свої переваги і недоліки. У таблиці нижче порівнюються основні характеристики цих типів фланців.
| Тип фланця | Спосіб встановлення | Зберігає оцинковане покриття | Номінальний тиск | Вартість |
| Різьбовий фланець | Прикручується до різьбової труби | так | Помірний | Низький-Середній |
| Приварити горловину фланця | Приварений до труби | Ні (пошкоджене покриття) | Високий | Середньо-високий |
| Насувний фланець | Накидають трубу і приварюють | Ні (пошкоджене покриття) | Помірний | Низький-Середній |
| Перехресний фланець | Використовується з заглушкою; без зварювання труби | Так (якщо заглушка оцинкована) | Помірний | Середній |
Як показано в таблиці, різьбовий фланець є єдиним типом, який зберігає оцинковане покриття без необхідності використання додаткових компонентів або процедур. Фланець Lap Joint Flange також може зберегти покриття, якщо використовується оцинкована заглушка, але для цього потрібно більше компонентів і він дорожчий. Зварювальна горловина та насувні фланці потребують зварювання, яке пошкоджує покриття та потребує повторного нанесення. З цих причин різьбовий фланець є кращим вибором для систем оцинкованих труб.
Запитання 1: Який максимальний номінальний тиск для різьбового фланця в системі оцинкованих труб?
Відповідь: різьбові фланці доступні в класах тиску до 2500. Однак максимальний номінальний тиск для різьбового з’єднання зазвичай нижчий, ніж для зварного з’єднання того самого розміру та класу. Це пояснюється тим, що нитки зменшують товщину стінки труби і створюють концентрацію напруги. Для більшості систем оцинкованих труб достатньо фланців класу 150 або класу 300. У Wenzhou Longan Flange Co., Ltd. ми можемо допомогти з вибором відповідного класу тиску для вашого застосування.
Питання 2: Чи можна використовувати різьбовий фланець у високотемпературному застосуванні?
Відповідь: різьбові фланці можна використовувати в умовах високих температур, але температурний рейтинг залежить від матеріалу фланця та прокладки. Стандартні фланці з оцинкованої вуглецевої сталі придатні для температур до 200°C. Для більш високих температур можуть знадобитися фланці з нержавіючої або легованої сталі. Важливо вибрати фланець і прокладку, які відповідають робочій температурі системи.
Запитання 3: Який тип різьбового герметика слід використовувати з різьбовим фланцем?
Відповідь: PTFE стрічка або клей для труб зазвичай використовується як герметик для різьбових фланців. ПТФЕ-стрічка легко наклеюється та забезпечує хорошу герметизацію для води та багатьох інших рідин. Паста для труб — це паста, яка наноситься на різьблення і забезпечує більш міцне ущільнення для вищого тиску. Вибір залежить від застосування та рідини, що транспортується. Завжди дотримуйтесь рекомендацій виробника герметика.
Запитання 4: Як забезпечити герметичність з’єднання за допомогою різьбового фланця?
Відповідь: Щоб забезпечити герметичність з’єднання, виконайте такі кроки: ретельно очистіть різьблення, рівномірно нанесіть герметик для різьблення, міцно прикрутіть фланець до труби вручну, а потім затягніть трубним ключем. Не затягуйте занадто сильно, оскільки це може пошкодити різьблення або тріснути на фланці. Використовуйте відкалібрований динамометричний ключ, якщо є. Нарешті, прикрутіть фланець до відповідного фланця, затягнувши болти у вигляді зірки, щоб забезпечити рівномірний тиск на прокладку. Наша фабрика надає детальні інструкції зі встановлення наших різьбових фланців.
Запитання 5: Чи підходять оцинковані різьбові фланці для систем питної води?
Відповідь: Так, оцинковані різьбові фланці підходять для систем питної води за умови, що оцинкування виконано відповідно до стандарту, схваленого для контакту з питною водою. Цинкове покриття інертне і не вимиває у воду шкідливі речовини. На нашому заводі ми використовуємо гаряче цинкування, яке відповідає вимогам ASTM A153 та іншим відповідним стандартам для питної води.
Системи оцинкованих труб віддають перевагу різьбовим фланцям, оскільки вони пропонують комбінацію ефективності монтажу, захисту від корозії та цілісності з’єднання, з якою не може зрівнятися жоден інший тип фланця. Різьбове з'єднання позбавляє від необхідності зварювання, яке може пошкодити оцинковане покриття і піддати трубу корозії. Це забезпечує швидке, чисте та безпечне встановлення без дозволів на гарячі роботи чи спеціалізованого обладнання. Він зберігає цинкове покриття, забезпечуючи захист від корозії всієї системи. І це забезпечує надійне, герметичне ущільнення для помірних тисків і температур. Наша фабрика Wenzhou Longan Flange Co., Ltd. виробляє високоякісні різьбові фланці, розроблені спеціально для систем оцинкованих труб. Ми використовуємо лише найкращі матеріали та дотримуємося суворих процедур контролю якості, щоб гарантувати, що кожен фланець відповідає найвищим стандартам продуктивності та надійності.
Незалежно від того, чи проектуєте ви нову оцинковану трубну систему, чи ремонтуєте існуючу, ми запрошуємо вас зв’язатися з нашою технічною командою, щоб обговорити ваші вимоги. Ми можемо надати детальні технічні характеристики продукту, допомогу у виборі матеріалу та підтримку застосування. Наше прагнення до якості та задоволеності клієнтів зробило нас надійним партнером для проектів з очищення води, промислових і комерційних трубопроводів у всьому світі.
Зв'яжіться з Wenzhou Longan Flange Co., Ltd. сьогодніщоб обговорити ваші вимоги до різьбових фланців і дізнатися, як наші фланці можуть підвищити надійність і ефективність вашої системи оцинкованих труб.
