На заводі з виробництва напівпровідників чистота газів і хімікатів, які використовуються в процесі виробництва, вимірюється в частках на трильйон. Одна частинка пилу, слід вологи або мікроскопічний витік можуть зіпсувати всю партію вафель. Системи трубопроводів, які транспортують ці надчисті гази та хімікати, є одними з найвимогливіших у будь-якій галузі. Кожен компонент — кожен клапан, кожен фітинг, кожен фланець — має відповідати суворим стандартам щодо чистоти, чистоти матеріалу та герметичності. Різьбовий фланець є одним із найважливіших компонентів цих ліній високої чистоти. Він забезпечує засоби з’єднання труб, клапанів і обладнання, зберігаючи при цьому цілісність надчистого середовища.
Питання про те, як різьбовий фланець обслуговує напівпровідникові лінії високої чистоти, є питанням дизайну, матеріалу та точності виробництва. Фланець має бути виготовлений із високочистої нержавіючої сталі, як правило, 316L або 316L VAR, яка стійка до корозії та мінімізує виділення газів. Він повинен мати гладку, пасивну поверхню, яка запобігає прилипанню частинок і сприяє очищенню. Його необхідно обробити з дотриманням точних допусків, щоб забезпечити герметичність. І він повинен бути ретельно очищений і упакований, щоб запобігти забрудненню під час монтажу. У цій статті буде розглянуто роль різьбового фланця в напівпровідникових лініях високої чистоти, охоплюючи вимоги до матеріалів, особливості конструкції, виробничі процеси та заходи контролю якості, які забезпечують ефективність. Ми також надамо детальні специфікації для нашихРізьбові фланціз нашого заводу в Wenzhou Longan Flange Co., Ltd.

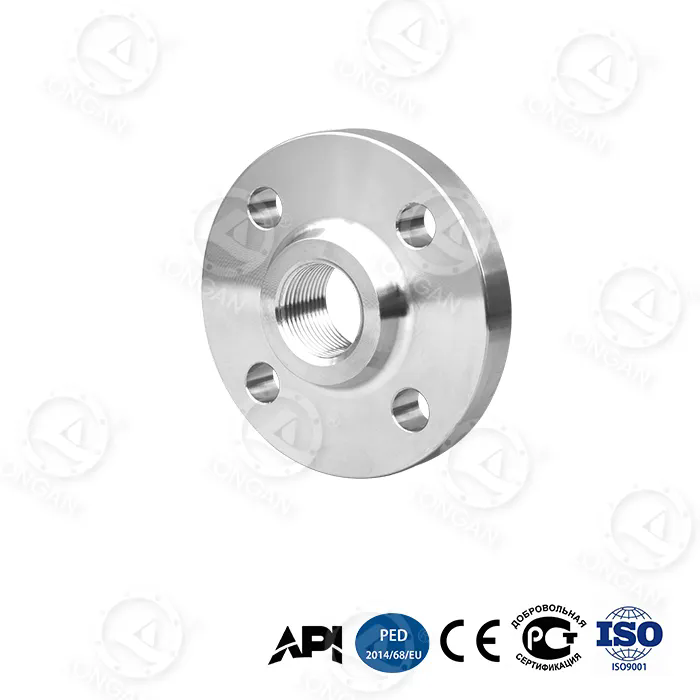

Різьбовий фланець – це тип фланця, який прикріплюється до труби за допомогою різьбового з’єднання. Фланець має різьбовий отвір, який відповідає зовнішній різьбі на кінці труби. Фланець пригвинчується до труби, а потім, як правило, закріплюється зварним швом або зворотним швом, щоб запобігти витоку та забезпечити цілісність конструкції. Різьбові фланці використовуються в різноманітних системах трубопроводів, але вони особливо цінні в напівпровідникових установках, оскільки дозволяють легко складати та розбирати у важкодоступних місцях. На відміну від зварних фланців, які потребують зварювального обладнання та кваліфікованих зварників, різьбові фланці можна встановити за допомогою простих інструментів. Це робить їх ідеальними для застосувань, де обмежений простір або де може знадобитися модифікація системи трубопроводів. У наведеній нижче таблиці підсумовуються загальні застосування різьбових фланців у напівпровідникових установках.
| застосування | опис | Ключові вимоги |
| Масова доставка газу | Перенесення азоту, аргону, водню та кисню | Висока чистота, герметичність |
| Спеціальні газопроводи | Транспорт силану, аміаку та інших технологічних газів | Стійкість до корозії, чистота |
| Хімічна доставка | Перенесення кислот, основ і розчинників | Хімічна сумісність, висока чистота |
| Вихлопні лінії | Транспортування відпрацьованих газів від технологічних інструментів | Стійкість до корозії, герметичність |
| Лінії охолоджувальної води | Транспортування охолоджувальної води для обладнання | Корозійна стійкість, надійність |
наWenzhou Longan Flange Co., Ltd., наш завод спеціалізується на виробництві різьбових фланців високої чистоти для напівпровідникової промисловості. Ми маємо великий досвід у виробництві фланців, які відповідають суворим вимогам цього вимогливого ринку. Наша команда інженерів тісно співпрацює з нашими клієнтами, щоб зрозуміти їхні конкретні вимоги та забезпечити оптимальне рішення щодо фланців.
Чистота матеріалу, який використовується у різьбовому фланці, має вирішальне значення для підтримки чистоти газу або хімікату, що протікає через лінію. Навіть незначні кількості домішок у металі можуть просочуватися в технологічний потік, забруднюючи продукт і знижуючи вихід. Найпоширенішим матеріалом для напівпровідникових фланців високої чистоти є нержавіюча сталь 316L, яка містить низький вміст вуглецю та молібден для покращеної стійкості до корозії. Для ще вищих вимог щодо чистоти використовується сталь 316L VAR (переплавлена у вакуумі). Сталь VAR має менший рівень включень і мікроелементів, що робить її чистішою та стійкішою до виділення газів. У таблиці нижче порівнюються склад і властивості стандартної нержавіючої сталі 316L і 316L VAR.
| Елемент / Властивість | Нержавіюча сталь 316L | Нержавіюча сталь 316L VAR |
| Вуглець (C) макс | 0,03% | 0,03% |
| Хром (Cr) | 16 - 18% | 16 - 18% |
| Нікель (Ni) | 10 - 14% | 10 - 14% |
| Молібден (Mo) | 2 - 3% | 2 - 3% |
| включення | Стандартні рівні | Дуже низький |
| Швидкість дегазації | Стандартний | Низький |
| Стійкість до корозії | добре | Чудово |
| Вартість | Нижній | Вища |
На нашому заводі ми отримуємо сировину від сертифікованих постачальників, які спеціалізуються на високочистій нержавіючій сталі. Ми перевіряємо склад кожної партії сталі за допомогою спектроскопічного аналізу, щоб переконатися, що вона відповідає нашим специфікаціям. Ми також виконуємо додаткові етапи очищення та пасивації для видалення будь-яких поверхневих забруднень. Наша мета — надати різьбові фланці, які є такими ж чистими, як і лінії, які вони обслуговують.
Оздоблення поверхні різьбового фланця є критичним фактором у напівпровідникових системах високої чистоти. Шорстка поверхня може затримувати частки, вологу та мікроорганізми, які потім можуть потрапляти в технологічний потік. Гладку поверхню, з іншого боку, легше чистити, і на ній менш імовірно накопичуються забруднення. Якість поверхні зазвичай вимірюється в Ra (середня арифметична шорсткість) або RMS (середньоквадратична шорсткість). Для напівпровідникових застосувань обробка поверхні має бути Ra 0,4 мкм або краще. Для найбільш критичних застосувань, таких як газопроводи надвисокої чистоти, може знадобитися обробка поверхні Ra 0,25 мкм або краще. У наведеній нижче таблиці підсумовано вимоги до обробки поверхні для різних застосувань напівпровідників.
| застосування | Оздоблення поверхні (Ra) | Метод очищення | Типове використання |
| Загальна висока чистота | 0,4 мкм | Механічне полірування | Наливні газопроводи |
| Надвисока чистота | 0,25 мкм | Електрополірування | Спеціальні газопроводи |
| Критичний процес | 0,13 мкм | Електрополірування + пасивація | Технологічні газопроводи |
| Хімічна доставка | 0,25 - 0,4 мкм | Електрополірування | Лінії кислот і розчинників |
Наша фабрика Wenzhou Longan Flange Co., Ltd. використовує передові методи обробки та полірування для досягнення необхідної якості поверхні. Ми використовуємо токарні верстати з ЧПУ з алмазним інструментом для отримання гладкої поверхні на поверхні фланця та отворі. Для вищих вимог щодо чистоти ми пропонуємо електрополірування, яке видаляє тонкий шар матеріалу з поверхні та створює дзеркальне покриття. Електрополірування також підвищує стійкість нержавіючої сталі до корозії за рахунок збільшення вмісту хрому на поверхні. Наша група контролю якості вимірює поверхню кожного фланця за допомогою профілометра, щоб переконатися, що він відповідає зазначеним вимогам.
Герметичне ущільнення є важливим для будь-якого компонента напівпровідникової лінії високої чистоти. Навіть мікроскопічний витік може призвести до проникнення вологи або кисню в систему, забруднюючи технологічний газ і знижуючи вихід. Різьбовий фланець повинен бути розроблений для забезпечення надійного ущільнення за робочого тиску та температури системи. Основними конструктивними особливостями, які забезпечують герметичне ущільнення, є дизайн поверхні фланця, прокладка та дизайн різьби. Поверхня фланця зазвичай є рельєфною або плоскою поверхнею з концентричною канавкою. Прокладка зазвичай являє собою металеве або еластомерне кільце, стиснуте між поверхнями фланців. Конструкція різьблення зазвичай являє собою конічну або паралельну різьбу, яка забезпечує щільне прилягання між фланцем і трубою. У наведеній нижче таблиці підсумовано особливості конструкції та їх функції.
| Особливість дизайну | функція | Типова специфікація |
| Обличчя фланця | Забезпечує герметизацію поверхні | Піднята грань, плоска грань або рифлена |
| Прокладка | Стиснутий між гранями для ущільнення | Металеве або еластомерне кільце |
| Нитка | З’єднує фланець з трубою | NPT, BSPT або метрична паралель |
| Зварювальний шов | Забезпечує первинне ущільнення та структурну цілісність | Зварний шов повного проплавлення |
| Отвори під болти | Стисніть прокладку | Точна відстань і діаметр |
На нашому заводі ми розробляємо наші різьбові фланці, щоб забезпечити герметичність у найвимогливіших напівпровідникових додатках. Ми використовуємо точну обробку, щоб гарантувати, що поверхня фланця є плоскою та паралельною, а отвори для болтів розташовані правильно. Ми також пропонуємо ряд варіантів прокладок, які відповідають різним вимогам процесу. Наша команда контролю якості перевіряє тиск під тиском кожного фланцевого вузла, щоб перевірити його герметичність перед відправкою.
Очищення та упаковка різьбового фланця для використання в напівпровідниках є такими ж важливими, як проектування та виробництво. Ідеально виготовлений фланець все ще може забруднити технологічну лінію, якщо його не очистити та не запакувати належним чином. Процес очищення напівпровідникових фланців зазвичай включає кілька етапів: знежирення, травлення, пасивування та промивання надчистою водою. Знежирення видаляє олії та жири, отримані під час обробки. Протруювання видаляє накип і оксидні шари. Пасивація посилює шар оксиду хрому на поверхні, що покращує стійкість до корозії. Ополіскування надчистою водою видаляє залишки забруднень. Потім очищений фланець висушується та упаковується в чистому приміщенні. У наведеній нижче таблиці підсумовано процес очищення та пакування.
| Крок | призначення | Типовий метод |
| Знежирення | Видаліть масла та жири | Очищення розчинником або лугом |
| Соління | Видаліть накип і оксид | Кислотна ванна (азотна + плавикова) |
| Пасивація | Посилення шару оксиду хрому | Ванна з азотною кислотою |
| полоскання | Видаліть залишки кислоти | Ультрачиста вода (18 МОм·см) |
| сушіння | Видалити вологу | Висушіть феном або пилососом |
| Упаковка | Запобігайте забрудненню під час транспортування | Пакування в чисті приміщення (клас 100 або вище) |
Наша фабрика Wenzhou Longan Flange Co., Ltd. має спеціальну чисту кімнату для остаточного очищення та пакування наших напівпровідникових різьбових фланців. Ми використовуємо надчисту воду з питомим опором 18 МОм·см, щоб гарантувати відсутність іонних забруднень на поверхні. Ми також проводимо підрахунок часток у кінцевому продукті, щоб переконатися, що він відповідає вимогам наших клієнтів щодо чистоти. Наша упаковка розроблена таким чином, щоб запобігти забрудненню під час транспортування та зберігання, і її можна відкривати в чистих приміщеннях без потрапляння частинок.
Ключові специфікації різьбових фланців напівпровідникового класу включають розмір, номінальний тиск, матеріал, обробку поверхні, тип різьби та рівень чистоти. У таблиці нижче наведено зведення типових специфікацій наших напівпровідникових різьбових фланців.
| Специфікація | Діапазон | Примітки |
| Розмір | 1/4" - 4" | Доступні метричні розміри |
| Номінальний тиск | 150 клас - 600 клас | Доступні вищі рейтинги |
| матеріал | 316L, 316L VAR | Сертифіковано за ASTM A182 |
| Оздоблення поверхні | Ra 0,4 мкм - 0,13 мкм | Електрополірований для критичних застосувань |
| Тип різьби | NPT, BSPT, метрична | Вибирається на основі системи трубопроводів |
| Рівень чистоти | Чисте приміщення 100 класу | Підрахунок часток перевірено |
| Упаковка | Сумка для чистої кімнати | Подвійний пакет для захисту |
| Сертифікати | Сертифікат матеріалів, сертифікат чистоти | Простежуваність до теплового номера |
На нашому заводі ми виготовляємо різьбові фланці відповідно до цих та інших специфікацій. Ми можемо налаштувати розмір, матеріал, обробку поверхні та тип різьби відповідно до ваших конкретних вимог. Наша система контролю якості включає перевірку розмірів, сертифікацію матеріалів, вимірювання якості поверхні та перевірку чистоти, щоб переконатися, що кожен фланець відповідає нашим високим стандартам.
Питання 1: Чим відрізняється різьбовий фланець від приварного?
Відповідь: різьбовий фланець кріпиться до труби за допомогою гвинтів на зовнішню різьбу труби. За допомогою зварювання до труби кріпиться приварений фланець. Різьбові фланці легше встановлювати та знімати, що робить їх ідеальними для застосувань, де обмежений простір або де може знадобитися модифікація системи трубопроводів. Зварні фланці забезпечують міцніше та герметичніше з’єднання та є кращими для застосування під високим тиском або високою температурою. У напівпровідникових установках різьбові фланці часто використовуються для невеликих ліній, тоді як зварні фланці використовуються для більших, більш критичних ліній.
Запитання 2: Чому для напівпровідникових фланців краще використовувати нержавіючу сталь 316L VAR?
Відповідь: для напівпровідникових фланців краще використовувати нержавіючу сталь 316L VAR (переплавлена у вакуумній дузі), оскільки вона має нижчий рівень включень і мікроелементів, ніж стандартна сталь 316L. Це робить його чистішим, стійкішим до корозії та менш схильним до виділення газів. Видалення газів — це виділення газів із матеріалу, які можуть забруднити технологічний потік. Сталь VAR виготовляється шляхом плавлення сталі у вакуумі, що видаляє розчинені гази та летючі домішки.
Питання 3: Що таке електрополірування і чому це важливо для напівпровідникових фланців?
Відповідь: Електрополірування - це електрохімічний процес, який видаляє тонкий шар матеріалу з поверхні металевої деталі. Використовується для покращення якості поверхні, підвищення стійкості до корозії та видалення забруднень. Для напівпровідникових фланців електрополірування є важливим, оскільки воно створює гладку, пасивну поверхню, яку легко чистити та яка протистоїть адгезії частинок. Гладка поверхня також зменшує площу поверхні, доступну для дегазації, підвищуючи чистоту технологічного потоку.
Питання 4: Як перевірити чистоту різьбового фланця?
Відповідь: Чистоту різьбового фланця можна перевірити декількома методами, включаючи візуальний огляд, аналіз кількості частинок і аналіз поверхні. Візуальний огляд під мікроскопом може виявити великі частинки та дефекти поверхні. Аналіз підрахунку частинок передбачає промивання фланця надчистою водою та підрахунок частинок у воді для промивання. Методи аналізу поверхні, такі як рентгенівська фотоелектронна спектроскопія (XPS), можуть виявити сліди забруднень на поверхні. У Wenzhou Longan Flange Co., Ltd. ми використовуємо комбінацію цих методів для перевірки чистоти наших фланців.
Питання 5: Чи можна використовувати різьбові фланці в газопроводах надвисокої чистоти?
Відповідь: Так, різьбові фланці можна використовувати в газопроводах надвисокої чистоти за умови, що вони виготовлені відповідно до специфікацій. Фланець повинен бути виготовлений із матеріалу високої чистоти, такого як нержавіюча сталь 316L VAR, і мати гладку, електрополіровану поверхню. Різьблення має бути точним, а поверхня фланця має бути плоскою та паралельною. Фланець також має бути ретельно очищений і упакований у чистому приміщенні. Коли ці умови виконуються, різьбові фланці можуть забезпечувати надійну, герметичну роботу в газопроводах надвисокої чистоти.
Різьбовий фланець відіграє вирішальну роль у напівпровідникових лініях високої чистоти. Він забезпечує надійне, герметичне з’єднання, яке підтримує чистоту газів і хімікатів, що протікають через систему. Його ефективність залежить від матеріалу, дизайну, точності виготовлення та чистоти кінцевого продукту. Наша фабрика Wenzhou Longan Flange Co., Ltd. має досвід і обладнання для виробництва різьбових фланців високої чистоти, які відповідають найсуворішим вимогам напівпровідникової промисловості. Ми використовуємо сертифіковану нержавіючу сталь 316L і 316L VAR, точну механічну обробку, електрополірування та упаковку для чистих приміщень, щоб гарантувати, що кожен фланець, який ми виробляємо, готовий до використання в найбільш критичних випадках.
Незалежно від того, будуєте ви нову фабрику напівпровідників чи підтримуєте існуючу, ми запрошуємо вас зв’язатися з нами, щоб обговорити ваші вимоги до різьбових фланців. Ми можемо надати зразки, технічні дані та індивідуальні рішення. Наша відданість якості та задоволеності клієнтів зробила нас надійним партнером для виробників напівпровідників у всьому світі.
