Що таке довгі фланці під зварювання і чому вони критичні для систем трубопроводів високого тиску

Лонg Приварні фланці горловини (фланці LWN)це спеціально розроблені компоненти, розроблені для систем високого тиску, високої температури та критичних систем трубопроводів. Завдяки подовженій конічній втулці ці фланці забезпечують чудовий розподіл напруги, покращену стійкість до втоми та покращену структурну цілісність порівняно зі стандартними фланцями з привареною шийкою. У цій статті досліджується, що таке довгі зварювані фланці, як вони працюють, їхні виробничі стандарти, варіанти матеріалів, ключові сфери застосування та чому вони важливі в таких вимогливих галузях, як нафтогазова, нафтохімічна та електроенергетична.

Зміст

• 1. Що таке фланець з довгим швом?
• 2. Основні конструктивні особливості фланців з довгим швом
• 3. Чому довгі фланці під зварювання є критичними для систем високого тиску
• 4. Фланці з подовженою приварною шийкою проти стандартних фланців під приварну шийку
• 5. Виробничий процес і контроль якості
• 6. Матеріали, що використовуються у фланцях з довгою зварною шийкою
• 7. Застосування в промисловості
• 8. Застосовні стандарти та специфікації
• 9. Вибір відповідного постачальника фланців з довгою зварною шийкою
• 10. Часті запитання (FAQ)

1. Що таке фланець з довгим швом?

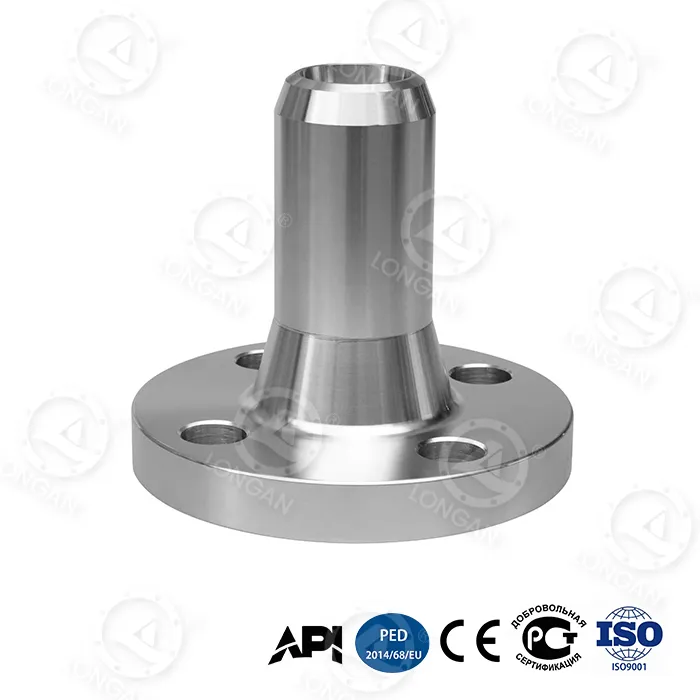

A Довгий зварний фланецьце тип фланця з привареною шийкою, що характеризується розширеною шийкою (ступицею), яка поступово звужується від фланця вниз до товщини стінки труби. Ця подовжена довжина втулки забезпечує плавний перехід, мінімізуючи концентрацію напруги в зварному з’єднанні.

На відміну від стандартних фланців з привареною шийкою, довгі фланці з привареною шийкою зазвичай розробляються на замовлення та обробляються відповідно до конкретних вимог до трубопроводів. Вони широко використовуються в суворих умовах експлуатації, де критично важливі безпека, надійність і довгострокова продуктивність.

2. Основні конструктивні особливості фланців з довгим швом

• Подовжена конічна втулка:Покращує розподіл навантаження і знижує концентрацію стресу.
• З'єднання під зварювання встик:Забезпечує зварювання з повним проплавленням для максимальної міцності.
• Спеціальна довжина втулки:Може бути розроблений відповідно до вимог конкретного проекту.
• Висока структурна цілісність:Ідеально підходить для циклічного навантаження та теплового розширення.

3. Чому довгі фланці під зварювання є критичними для систем високого тиску

Системи трубопроводів високого тиску піддаються екстремальним внутрішнім силам, температурним коливанням і механічним навантаженням. Довгі фланці зварної горловини відіграють вирішальну роль у зниженні цих ризиків.

1. Вони зменшують концентрацію напруги в місці з’єднання фланець-труба.
2. Вони підвищують стійкість до втоми при циклічному тиску.
3. Вони підвищують загальну надійність і безпеку системи.

У таких галузях промисловості, як офшорні нафтові платформи та атомні електростанції, поломка не є вибором, тому кращим вибором є довгі фланці з привареними шийками.

4. Фланці з подовженою приварною шийкою проти стандартних фланців під приварну шийку

5. Виробничий процес і контроль якості

Фланці з подовженою зварною шийкою зазвичай виготовляють шляхом кування з подальшою точною механічною обробкою. Процес включає:

• Вибір матеріалу та підготовка заготовки
• Гаряче кування для формування фланця та втулки
• Обробка з ЧПУ для жорстких допусків
• Термічна обробка (при необхідності)
• Неруйнівний контроль (UT, RT, MPI)

Виробникам подобаєтьсяЛонганвпроваджувати суворі системи контролю якості для забезпечення відповідності міжнародним стандартам.

6. Матеріали, що використовуються у фланцях з довгою зварною шийкою

7. Застосування в промисловості

• Об’єкти видобутку та переробки нафти та газу
• Нафтохімічні та хімічні заводи
• Генерація електроенергії (теплова та атомна)
• Морські платформи та підводні трубопроводи

8. Застосовні стандарти та специфікації

Фланці з довгими зварними шийками зазвичай виготовляються відповідно до:

• ASME B16.5
• ASME B16.47 серії A & B
• ASTM A105 / A182 / A350
• Специфікації API та конкретних проектів

9. Вибір відповідного постачальника фланців з довгою зварною шийкою

При виборі постачальника враховуйте наступні фактори:

1. Виробничі можливості та сертифікати
2. Простежуваність матеріалів та звіти про перевірки
3. Налаштування та інженерна підтримка
4. Перевірені проекти

Лонганвизнано за постачання високоякісних фланців з довгими зварюваними шийками з надійними термінами виконання та суворим контролем якості.

10. Часті запитання (FAQ)

Q1: Чи стандартизовані довгі фланці зварної шиї?

Зазвичай вони виготовляються на замовлення, але розроблені відповідно до стандартів ASME та ASTM.

Q2: Чому довгі фланці зварної шиї дорожчі?

Розширена втулка, додатковий матеріал і механічна обробка призводять до вищих початкових витрат, але забезпечують довгострокову економію завдяки надійності.

Q3: Чи можна використовувати фланці з довгими зварними шийками в корозійних середовищах?

Так, особливо при виготовленні з нержавіючої сталі або дуплексних сплавів.

Q4: Які перевірки потрібні?

Типові перевірки включають UT, RT, перевірку розмірів і тестування PMI.

Висновок

Довгі фланці під зварювання є важливим компонентом у системах високого тиску та критичних трубопроводів. Їхня чудова конструкція, покращений розподіл напруги та виняткова довговічність роблять їх кращим рішенням для галузей промисловості, де безпека та продуктивність не можуть бути під загрозою.

Якщо ви шукаєте надійні, високоякісні фланці з довгим приварним з’єднанням, підкріплені інженерним досвідом,Лонганє вашим надійним партнером.Зв'яжіться з намисьогодні, щоб обговорити вимоги до вашого проекту та отримати професійну технічну підтримку.
