A Етна фланціє одним із найпоширеніших типів фланців у промислових системах трубопроводів, відомий своєю простою структурою, економічною ефективністю та надійною герметизацією в системах низького та середнього тиску. У цій статті ми досліджуємо, що таке плоский фланець, як він працює, його основні переваги, матеріали, стандарти, застосування та як вибрати правильний плоский фланець для вашого проекту.

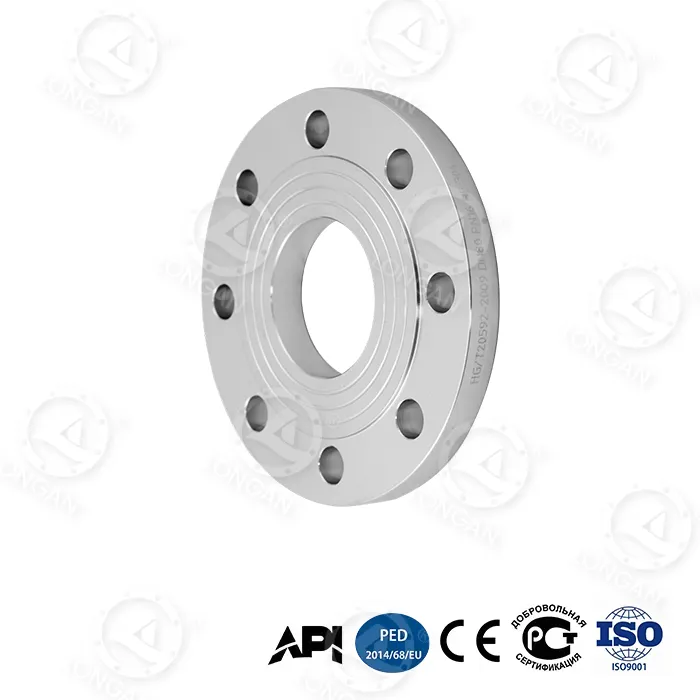

A Плоский фланець, який іноді називають плоским пластинчастим фланцем або плоским фланцем для зварювання, є типом трубного фланця, який характеризується плоскою поверхнею та простою круглою формою диска з рівномірно розташованими отворами для болтів. На відміну від рельєфних або кільцевих з’єднувальних фланців, ущільнювальна поверхня плоского фланця є абсолютно плоскою, що робить його ідеальним для застосувань, де не потрібна екстремальна стійкість до тиску.
Плоскі фланці зазвичай приварюються безпосередньо до труби або з’єднуються за допомогою болтів і прокладок. Завдяки простій конструкції їх легше виготовляти та монтувати, що значно знижує загальну вартість проекту.
Принцип роботи aПлоский фланецьє відносно простим, але дуже ефективним. Два плоских фланця вирівняні один до одного, між ними розміщена прокладка. Потім болти вставляються через отвори для болтів і рівномірно затягуються для створення герметичного з’єднання.
При правильному встановленні сила стиснення, прикладена до прокладки, забезпечує герметичне ущільнення, запобігаючи витоку рідини або газу з системи трубопроводів. Це робить плоскі фланці особливо придатними для:
Розуміння структури плоского фланця допомагає інженерам оцінити, чи відповідає він вимогам до застосування.
| Особливість | опис | Вигода |
|---|---|---|
| Плоска ущільнювальна поверхня | Без рельєфної або рифленої поверхні | Легке вирівнювання прокладки |
| Рівномірні отвори під болти | Рівномірно розподілений навколо фланця | Збалансована сила затягування |
| Проста форма диска | Немає горловини або втулки | Нижча вартість виробництва |
| Зварювання або болтове з'єднання | Сумісний з декількома методами з'єднання | Гнучка установка |
Вибираючи фланці, інженери часто порівнюють плоскі фланці з іншими поширеними типами, такими як фланці з привареною шийкою та фланці з ковзанням.
| Тип фланця | Номінальний тиск | Вартість | Типове використання |
|---|---|---|---|
| Плоский фланець | Від низького до середнього | Низький | Водо-, повітро-, нафтопроводи |
| Приварити горловину фланця | Високий | Високий | Системи високого тиску |
| Ковзання на фланці | Середній | Середній | Загальнопромислові трубопроводи |
У порівнянні з більш складними конструкціями,Плоский фланецьвирізняється простотою та економічністю, що робить його популярним вибором для стандартних промислових проектів.
Вибір матеріалу безпосередньо впливає на довговічність і продуктивність плоского фланця. Загальні матеріали включають:
Виробникам подобаєтьсяЛонганпропонують плоскі фланці з різних матеріалів для задоволення різноманітних промислових вимог.
Плоскі фланці виготовляються відповідно до міжнародних стандартів для забезпечення взаємозамінності та безпеки. Загальні стандарти включають:
Для отримання детальних специфікацій ви можете звернутися до цієї технічної довідки про плоский фланець, яка містить таблиці розмірів і варіанти матеріалів.
Завдяки своїй універсальності плоскі фланці широко використовуються в різних галузях промисловості:
Вибираючи плоский фланець, враховуйте наступні фактори:
Добре підібраний плоский фланець забезпечує безпеку, ефективність і довгострокову роботу.
Маючи багаторічний досвід у виробництві фланців,Лонганзабезпечує надійні рішення з плоскими фланцями, які відповідають світовим стандартам. Від вибору матеріалу до перевірки якості кожен плоский фланець розроблено для забезпечення стабільної продуктивності та тривалого терміну служби.
Плоскі фланці зазвичай рекомендуються для застосувань низького та середнього тиску. Для систем високого тиску більше підходять приварні фланці.
Так, якщо поверхня фланця не пошкоджена та використовується нова прокладка.
М’які прокладки, такі як гума, PTFE або волокнисті прокладки, зазвичай використовуються з плоскими фланцями.
Якщо ви шукаєте надійногоПлоский фланецьрішення, адаптовані до потреб вашого проекту,Лонганготовий підтримати вас професійним керівництвом і високоякісними продуктами. Не соромтесязв'яжіться з намисьогодні, щоб обговорити характеристики, ціни та варіанти доставки.
