A socket фланецьце важливий компонент трубопроводу, розроблений для систем малого діаметра, високого тиску та високої температури. У цьому поглибленому посібнику ми пояснюємо, що таке розетковий фланець, як він працює, його конструктивні переваги, стандарти розмірів, варіанти матеріалів і чому він залишається кращим рішенням у важливих для безпеки галузях, таких як нафтогаз, хімічна обробка, і виробництво електроенергії. Спираючись на реальну інженерну практику та виробничий досвідЛонган, ця стаття допомагає інженери, покупці та керівники проектів впевнено приймають обґрунтовані рішення.

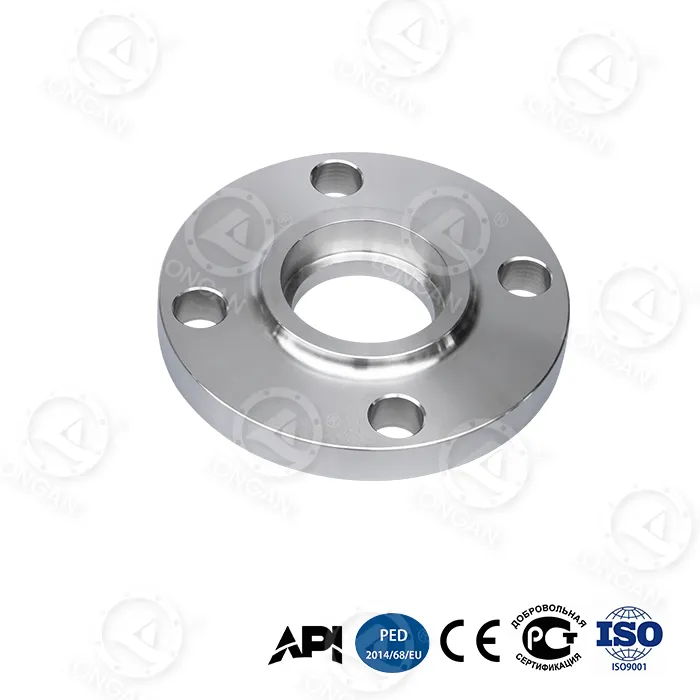

A розетковий фланець, також відомий як розтрубний фланець, це тип трубного фланця, розроблений із заглибленим розтрубом що дозволяє вставляти трубу перед застосуванням кутового зварювання навколо зовнішнього краю. На відміну від насувних фланців труба не проходить через отвір фланця; натомість він зупиняється всередині гнізда, створюючи компактне та надійне з’єднання.
Розеткові фланці в основному використовуються длямалі номінальні розміри труб, зазвичай NPS ½″ до 3″, де високий тиск, висока температура та обмеження простору вимагають чудової цілісності з’єднання.
Ви можете ознайомитися з детальними специфікаціями продукту безпосередньо зСторінка виробництва фланців розетки Лонган, який описує варіанти матеріалів, класи тиску та точність обробки.
Принцип конструкції розтрубного фланця простий, але ефективний: шляхом обмеження руху труби та концентрації напруги зварного шва ззовні це мінімізує ризик внутрішніх дефектів зварювання.
Трубу вставляють у розтруб, доки вона не досягне плеча, потім трохи відтягують назад (зазвичай на 1,6 мм), щоб для теплового розширення. Кутовий зварний шов накладається зовні, міцно закріплюючи трубу на корпусі фланця.
Ця конструкція усуває потребу в стикових швах з повним проваром, скорочуючи час зварювання, зберігаючи механічну міцність.
Розтрубні фланці широко застосовуються в системах високого тиску завдяки таким перевагам:
Галузі промисловості, які значною мірою покладаються на муфтові фланці, включають:
| матеріал | Стандартний | Типове застосування |
|---|---|---|
| Вуглецева сталь | ASTM A105 | Загальні трубопроводи високого тиску |
| Нержавіюча сталь | ASTM A182 F304/F316 | Корозійні та гігієнічні системи |
| легована сталь | ASTM A182 F11/F22 | Високотемпературні послуги |
Компанія Longan пропонує повне відстеження матеріалу та тестування PMI, щоб гарантувати, що кожен фланець розетки відповідає специфікаціям проекту.
Розеткові фланці виготовляються відповідно до основних світових стандартів:
Класи тиску зазвичай коливаються від класу 150 до класу 2500, що робить муфтові фланці придатними для екстремальних умов експлуатації.
| Тип фланця | Сила | Типовий діапазон розмірів | Випадок використання |
|---|---|---|---|
| Фланець розетки | Високий | Невеликий діаметр | Компактні системи високого тиску |
| Ковзання на фланці | Середній | Широкий | Від низького до середнього тиску |
| Приварити горловину фланця | Дуже висока | Всі розміри | Системи критичного стресу |
У Longan розеткові фланці виготовляються за допомогою обробки з ЧПУ, суворої перевірки розмірів і повної відповідності міжнародні стандарти. Кожна партія проходить візуальний контроль, механічні випробування та перевірку обробки поверхні.
Ця виробнича дисципліна гарантує, що кожен поставлений гніздо фланець надійно працює в складних умовах.
Так, при правильному зварюванні та встановленні муфтові фланці добре працюють в умовах циклічного тиску.
Більші діаметри збільшують концентрацію напруги та ускладнюють зварювання, що робить інші типи фланців більш практичними.
Абсолютно. Варіанти з нержавіючої сталі та сплаву забезпечують чудову стійкість до корозії.
Вибір відповідного фланця з муфтою залежить не лише від технічних характеристик, а й від довгострокової безпеки системи, продуктивності та ефективності витрат. Завдяки підтвердженому досвіду виробництва та глобальній підтримці проектів, компанія Longan готова допомогти вам вибрати найнадійніше рішення для вашого застосування.
Якщо ви плануєте новий проект або потребуєте технічної підтримки,зв'яжіться з намисьогодні, щоб обговорити ваші вимоги до фланців розетки з нашою командою інженерів.
